一、資料下載

WH-LTE-7S0 說明書官網下載鏈接：http://helipaomo.cn/Download/1350.html

WH-LTE-7S0 有人云鏈接操作指南下載鏈接：http://helipaomo.cn/Download/1353.html

WH-LTE-7S0 硬件設計手冊官網下載連接：http://helipaomo.cn/Download/1351.html

WH-LTE-7S0 AT指令集官網下載鏈接：http://helipaomo.cn/Download/1352.html

WH-LTE-7S0 設置軟件官網下載鏈接：http://helipaomo.cn/Download/1355.html

串口網絡二合一調試助手軟件官網下載鏈接：http://helipaomo.cn/Download/27.html

虛擬串口軟件官網下載鏈接：http://helipaomo.cn/Download/924.html

二、硬件連接

1、所需物品

WH-LTE-7S0 產品 1臺

12V電源適配器 1個

USB-R232串口線 1條

筆記本電腦 1臺

2、硬件連接

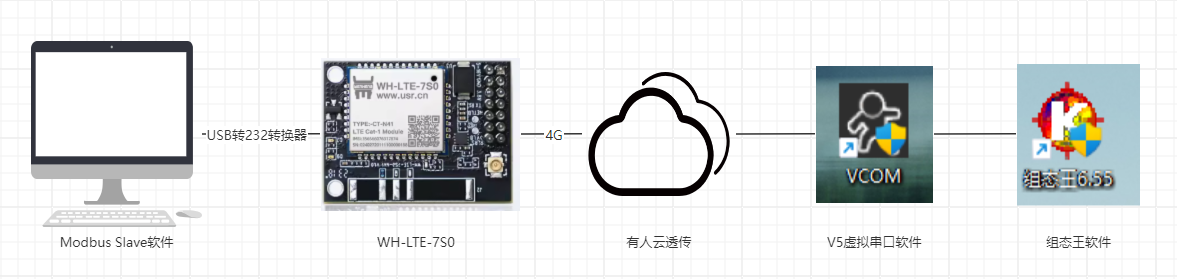

WH-LTE-7S0接入天線，插入到WH-LTE-7S0-EVK上，WH-LTE-7S0-EVK再插入U(xiǎn)SR-7SX-EVK底板上，底板上的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上線。

電腦打開設置軟件。

附圖：

三、產品參數設置

1、WH-LTE-7S0對接有人云參數設置

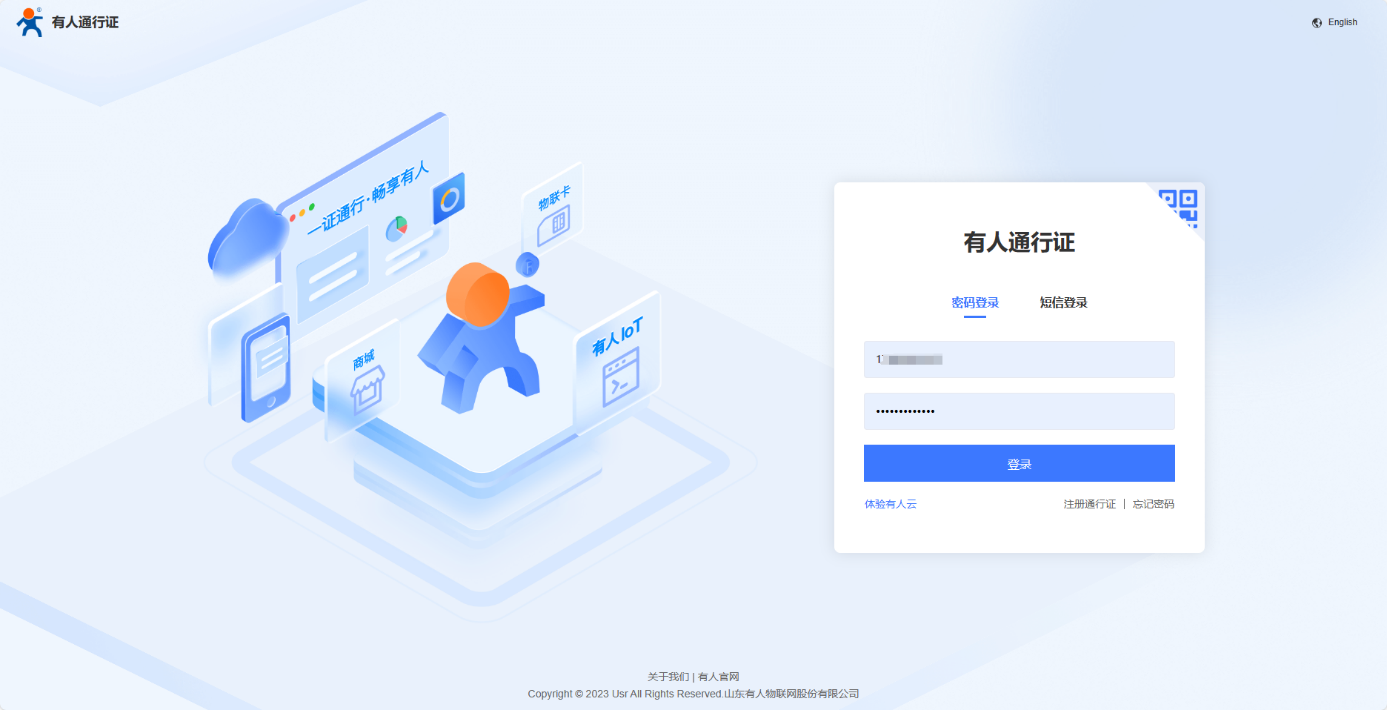

登錄有人云：https://account.usr.cn/#/login?type=mp_scada&logout=1

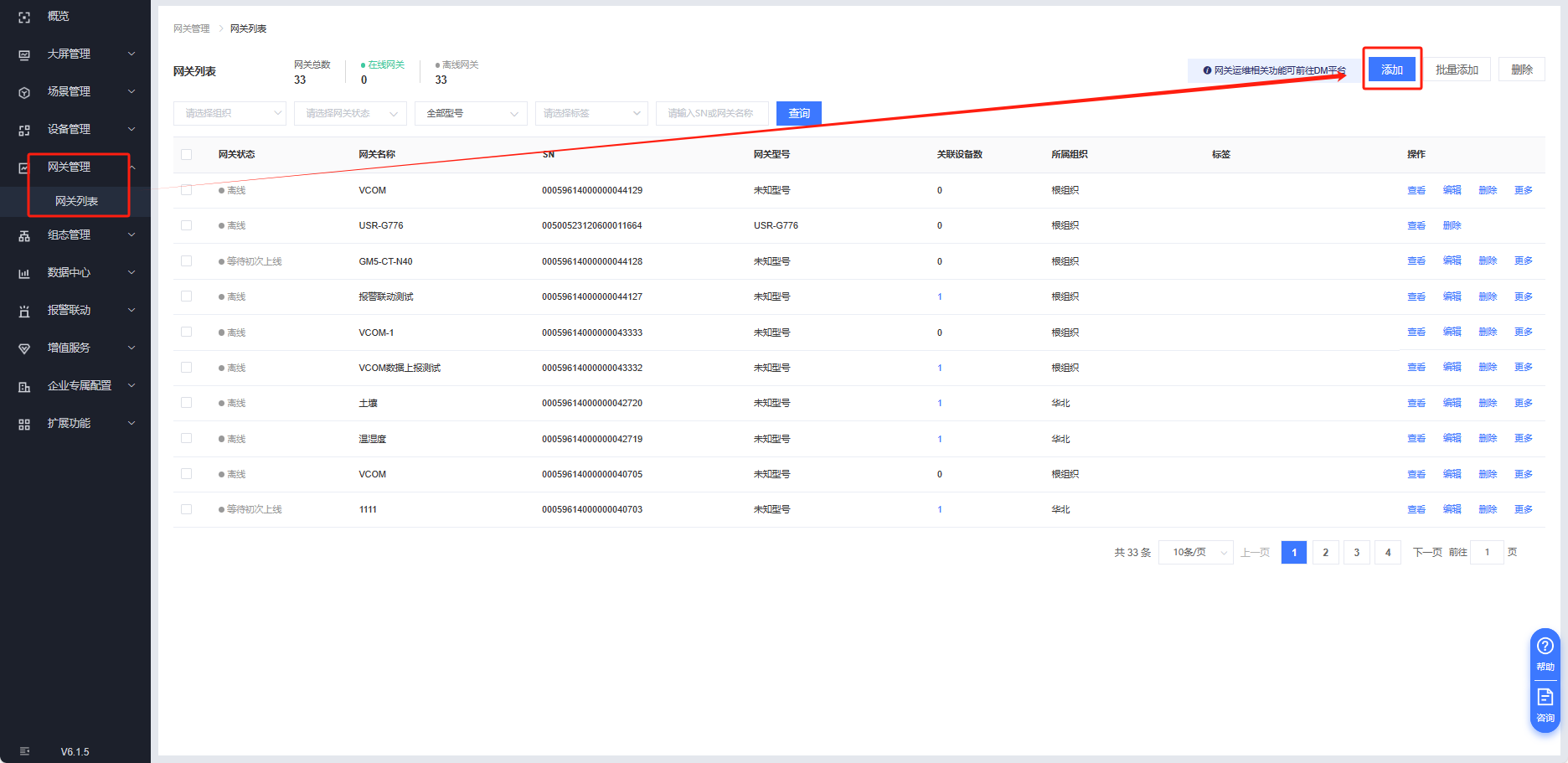

網關管理---網關列表---添加

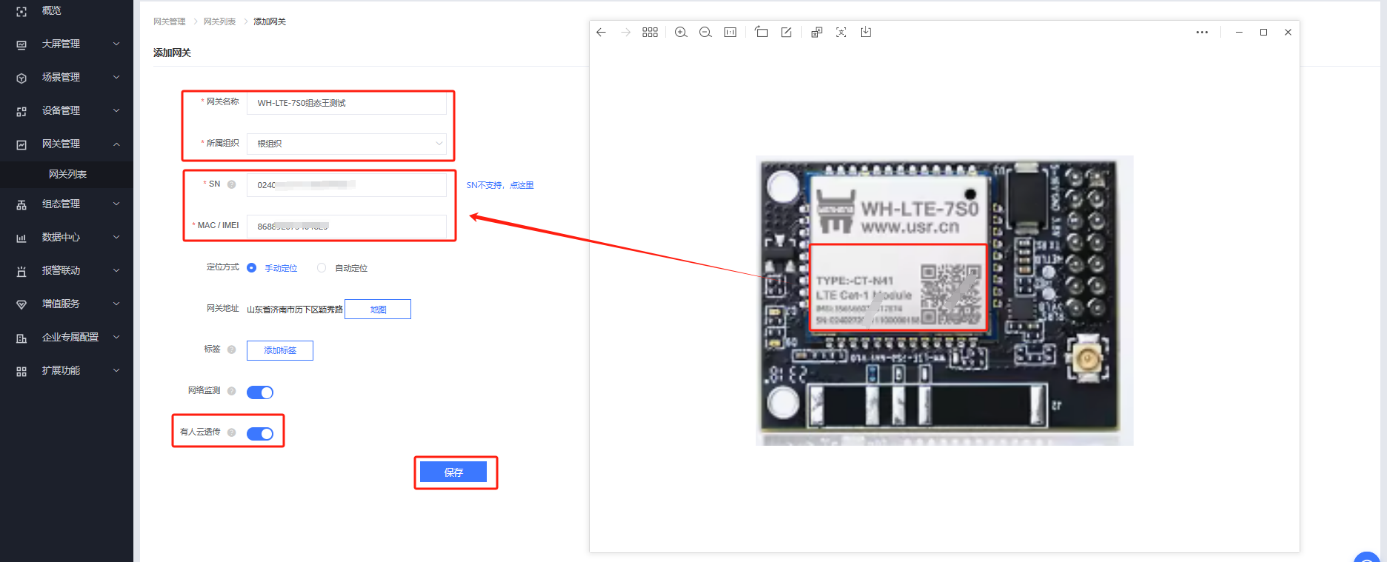

填入設備名稱，選擇根組織，填入WH-LTE-7S0絲印上的SN和IMEI，開啟有人云透?jìng)鳎c(diǎn)擊保存。

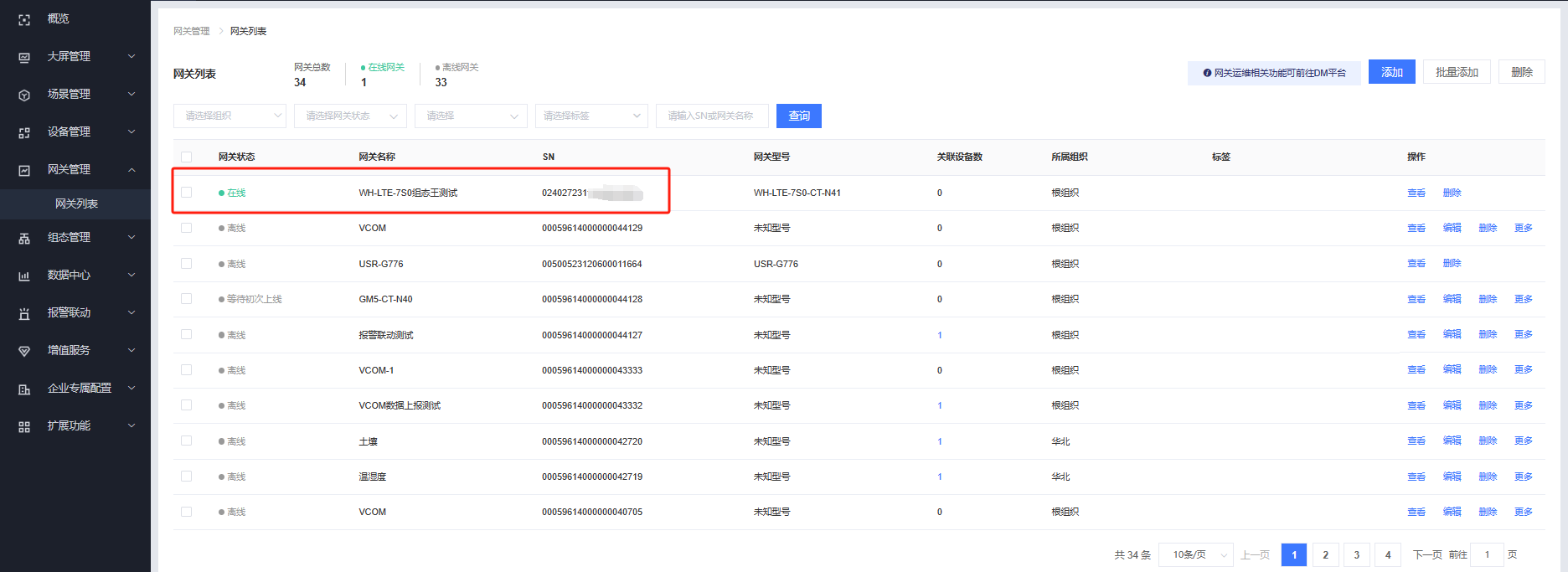

等待一會即可看到設備在有人云在線

2、V5虛擬串口參數設置

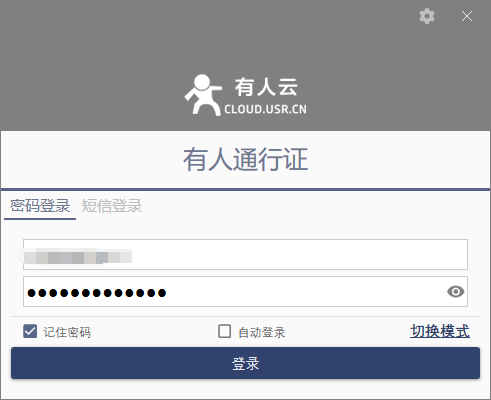

打開V5虛擬串口軟件，填入有人云賬號、密碼登錄

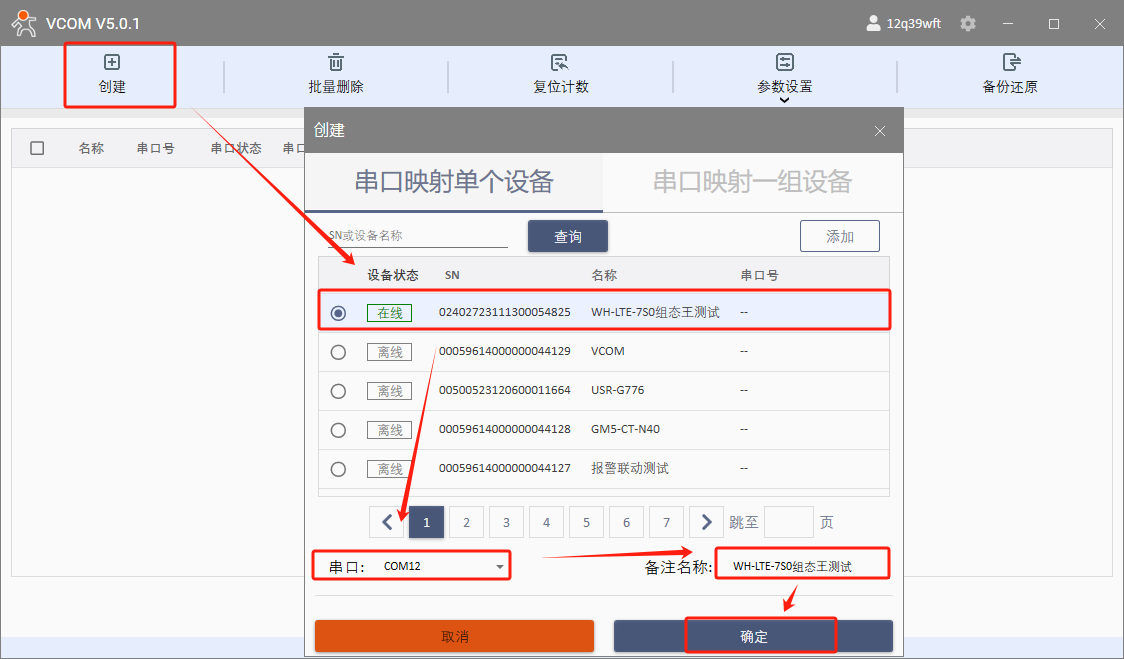

創建---選擇設備WH-LTE-7S0---選擇串口號COM12---備注名稱為WH-LTE-7S0組態王測試---確定

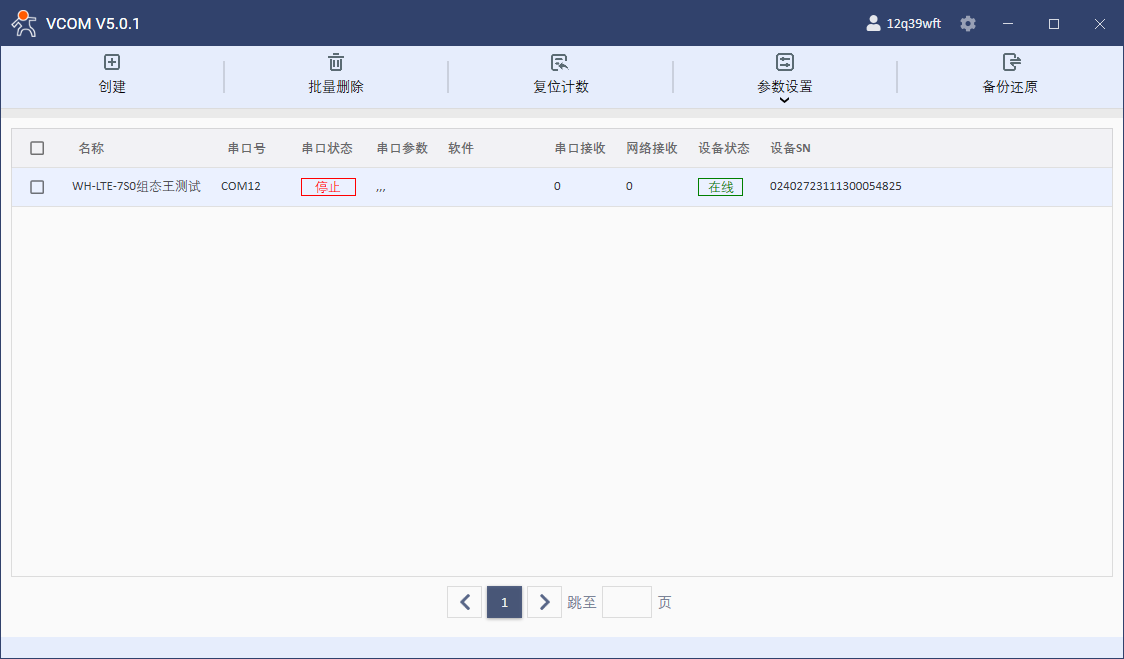

即可看到WH-LTE-7S0和虛擬串口COM12已經建立了透?jìng)麝P(guān)系。

3、組態王參數配置

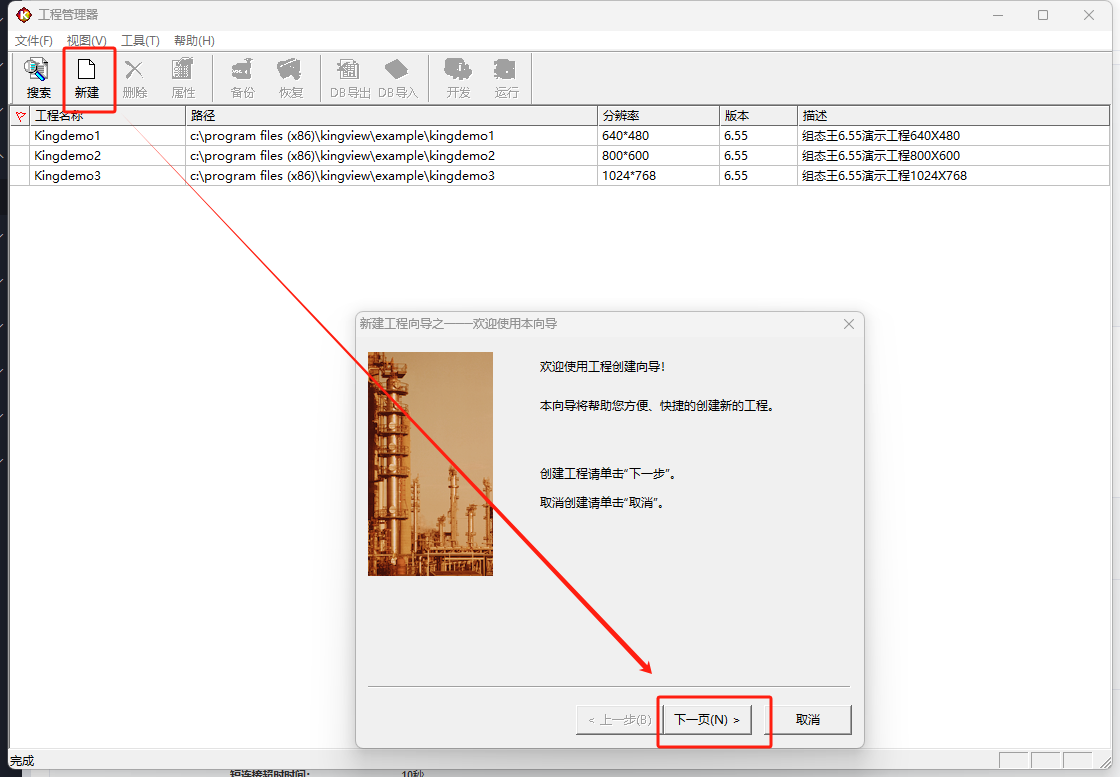

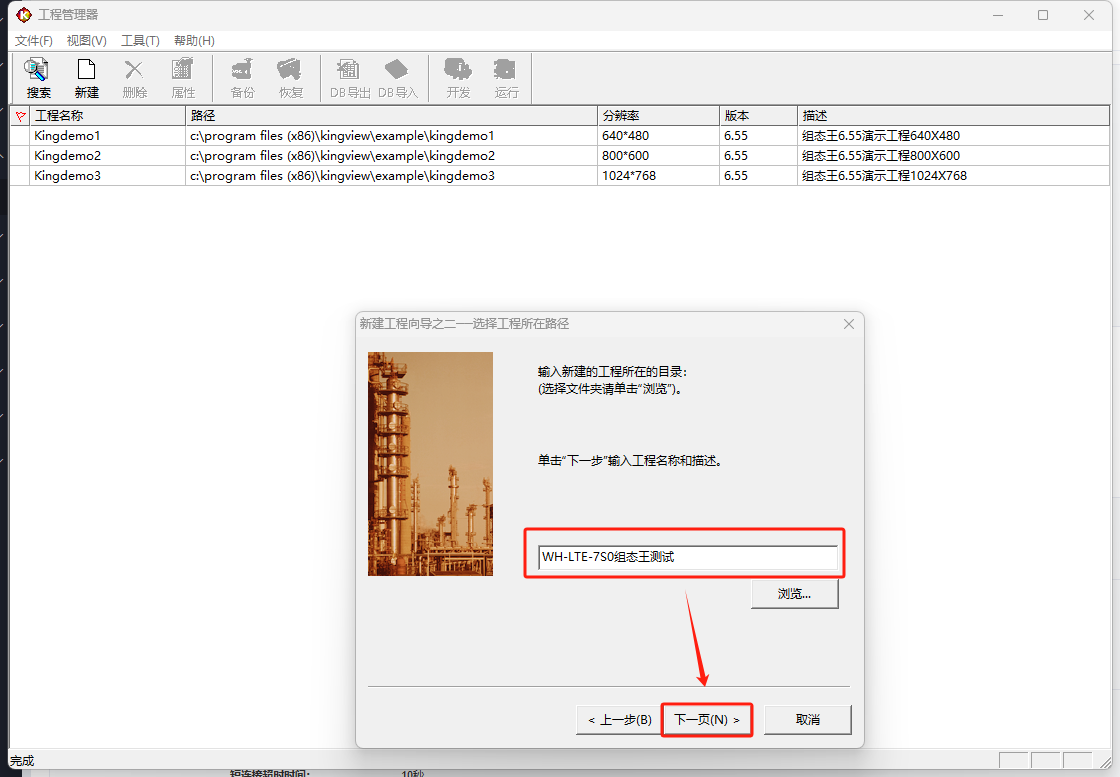

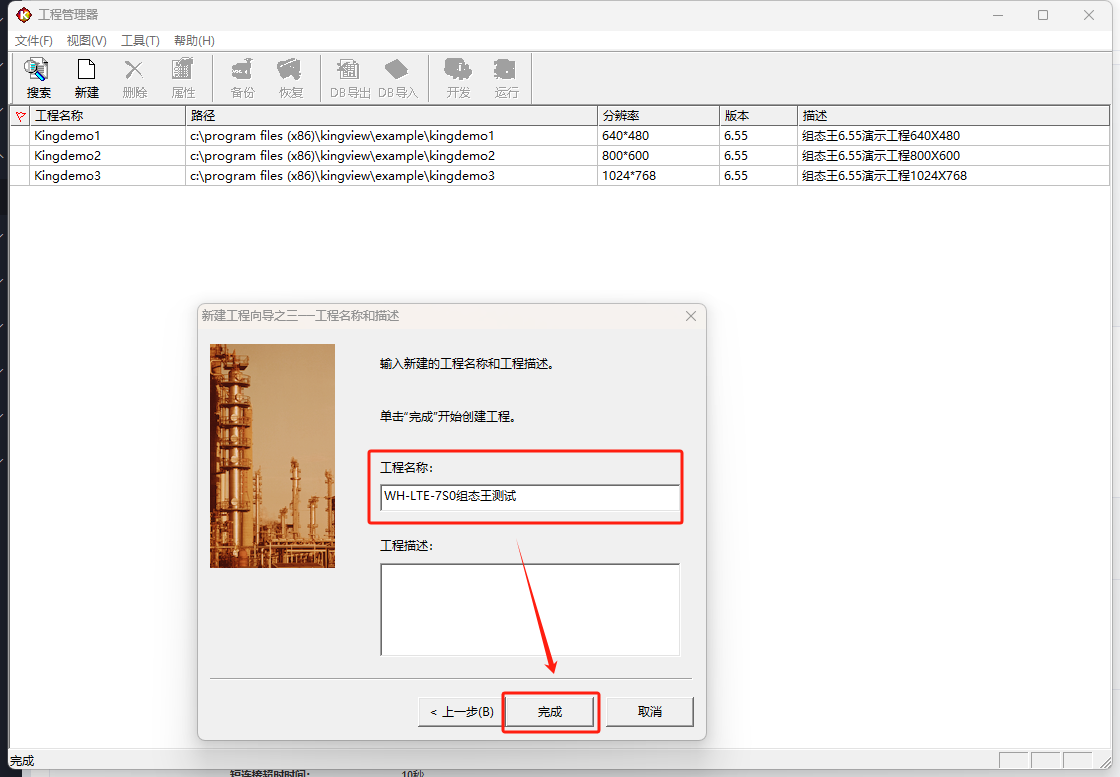

打開組態王軟件，新建工程，工程命名為“WH-LTE-7S0組態王測試” 創建一個新工程。

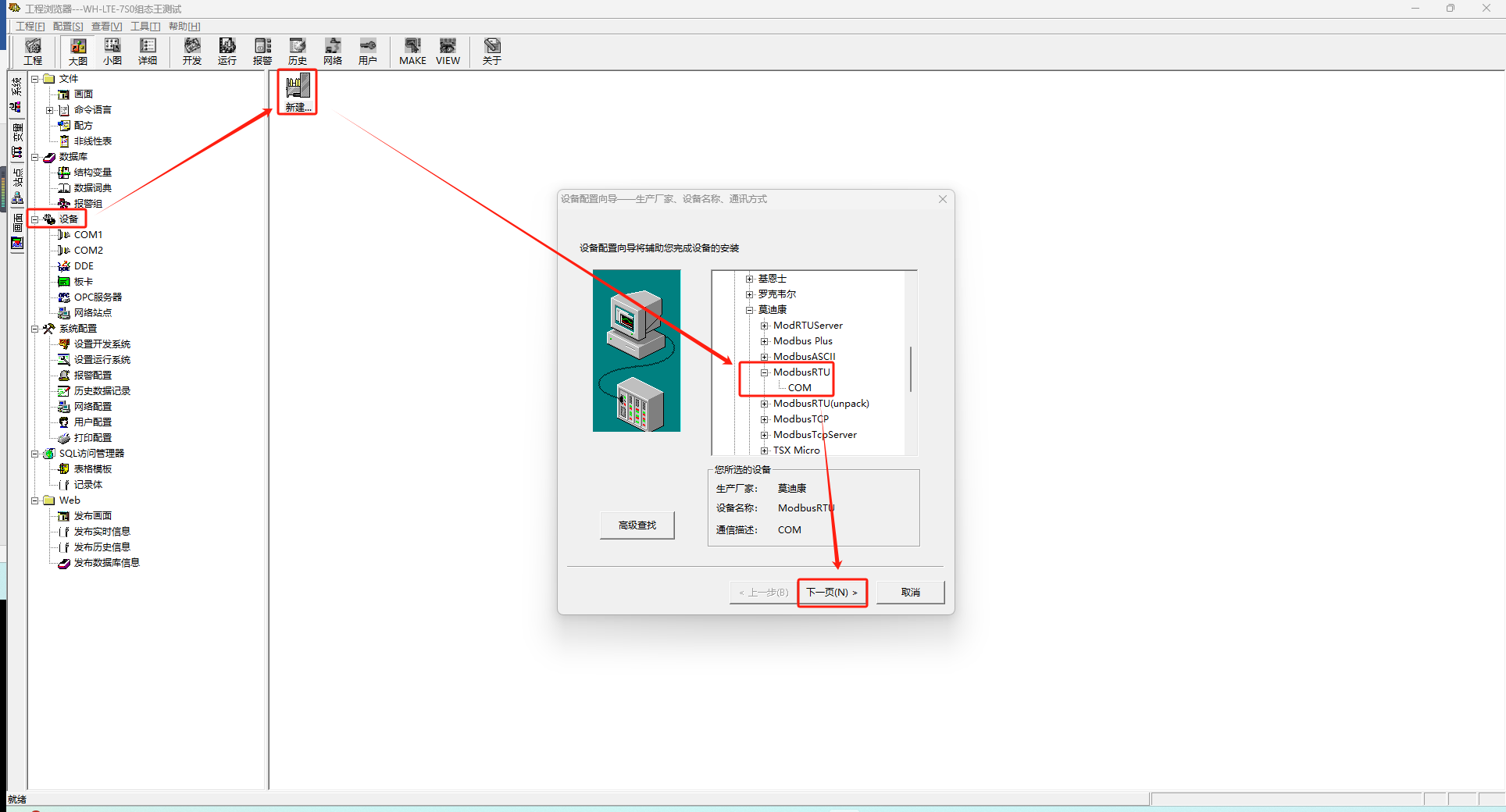

雙擊工程進入配置頁面：設備---新建---PLC---莫迪康---modbus rtu---COM---下一頁

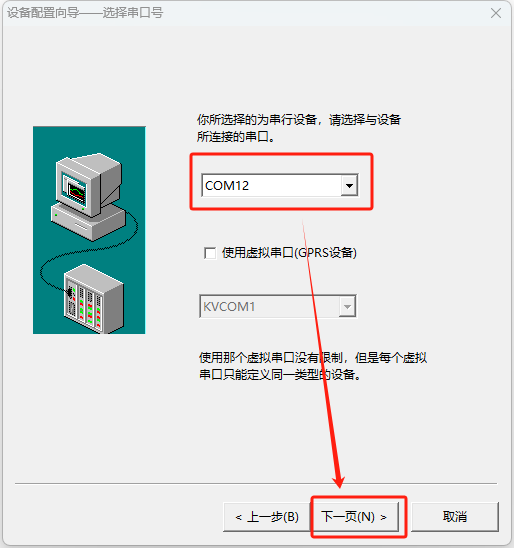

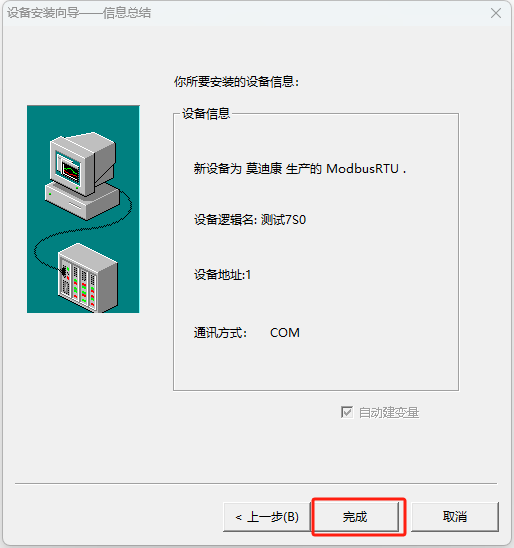

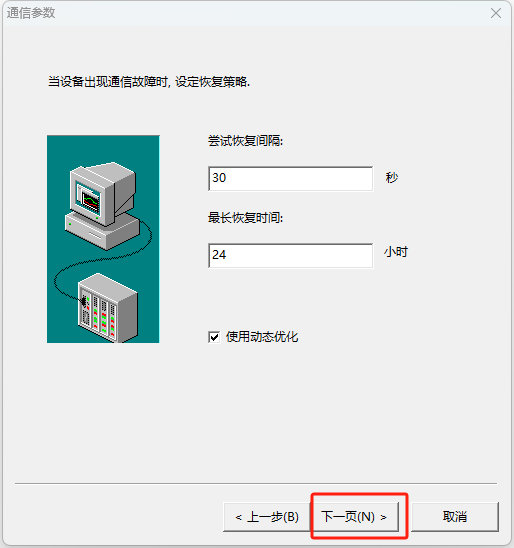

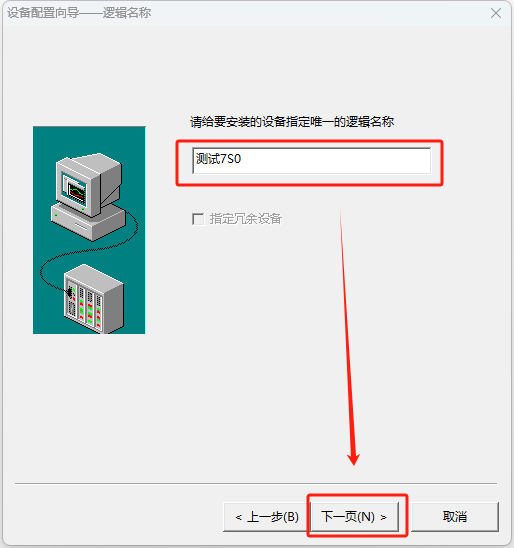

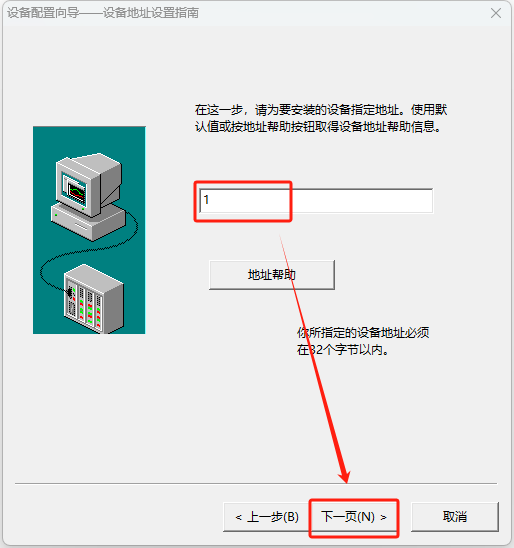

設定從機的名稱，選擇要引用的虛擬串口的串口號，填入從機地址，完成從機信息的填寫。

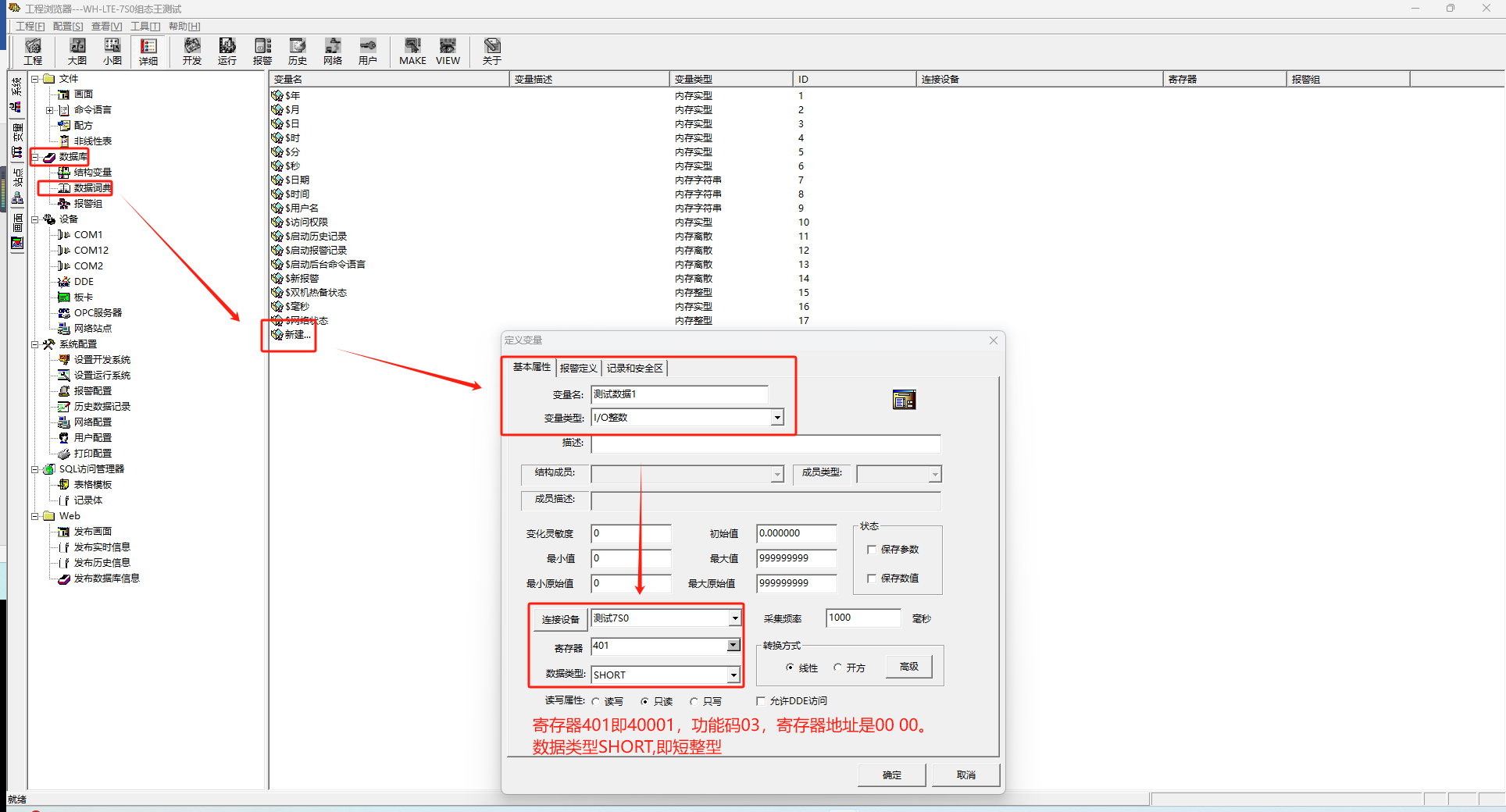

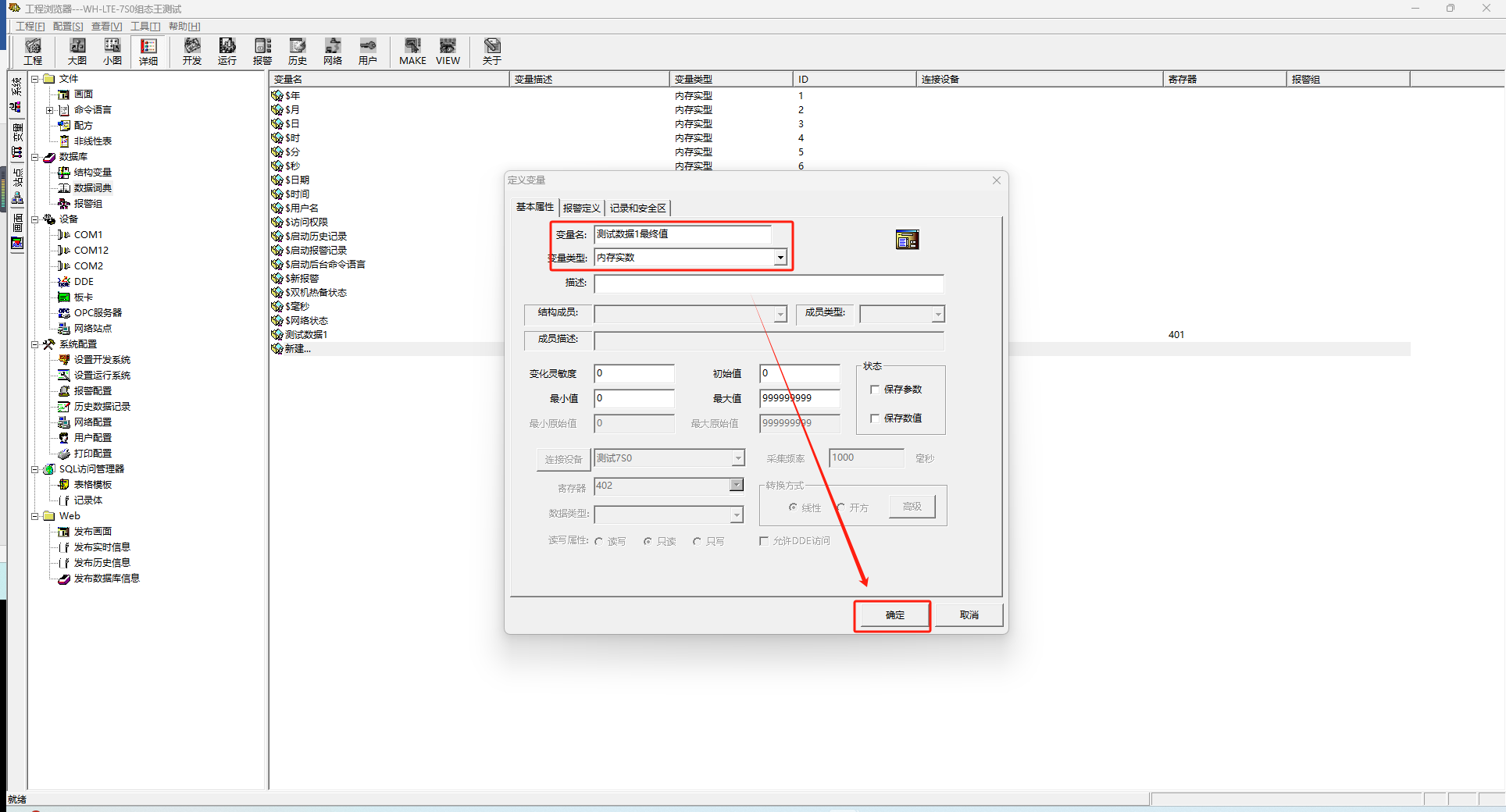

數據庫---數據詞典---新建，填寫數據點位信息，創建原始數據值和最終數據值點位。

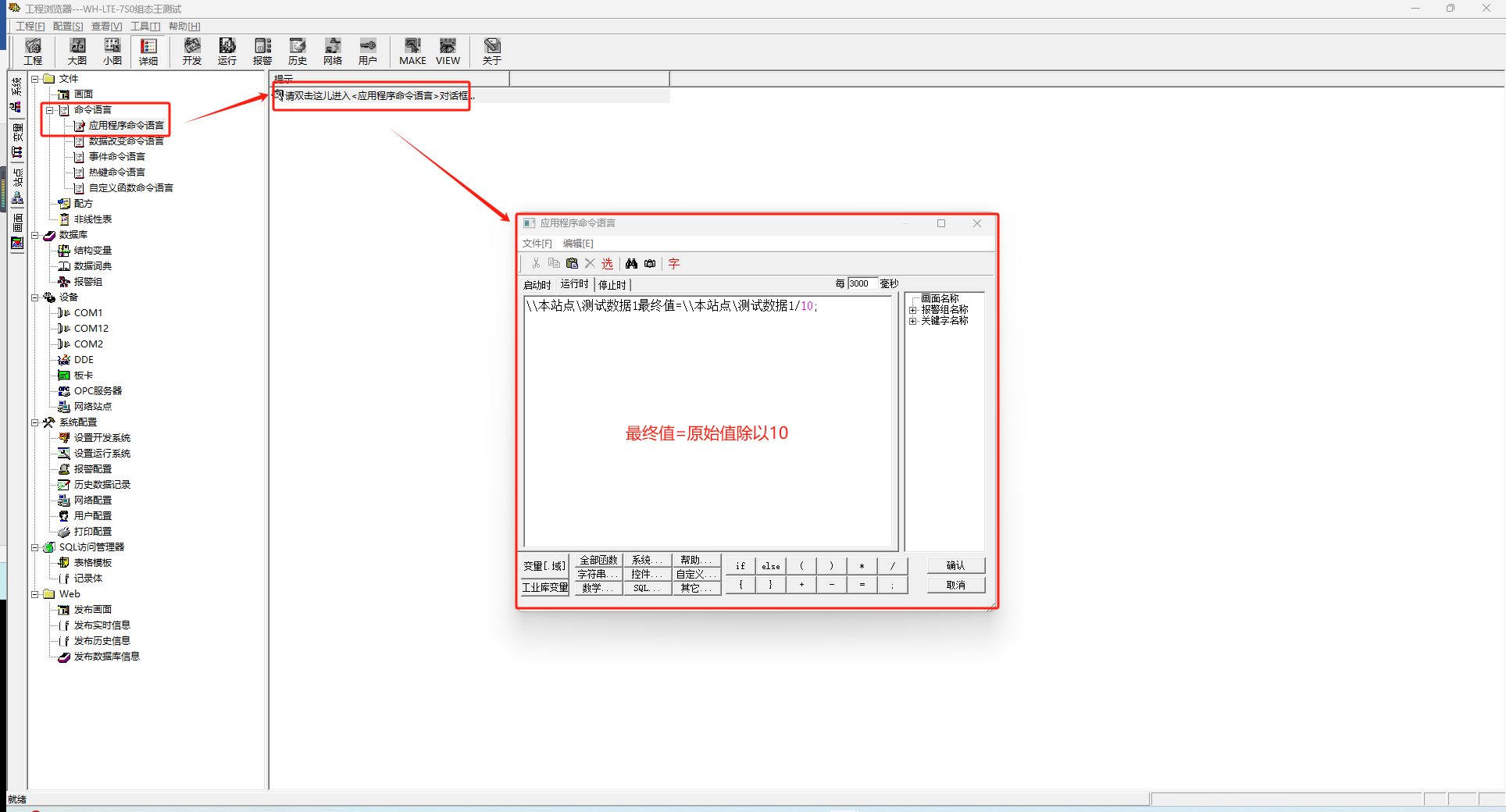

命令語言---應用程序命令語言，設置原始數據和最終數據之間的換算關系。

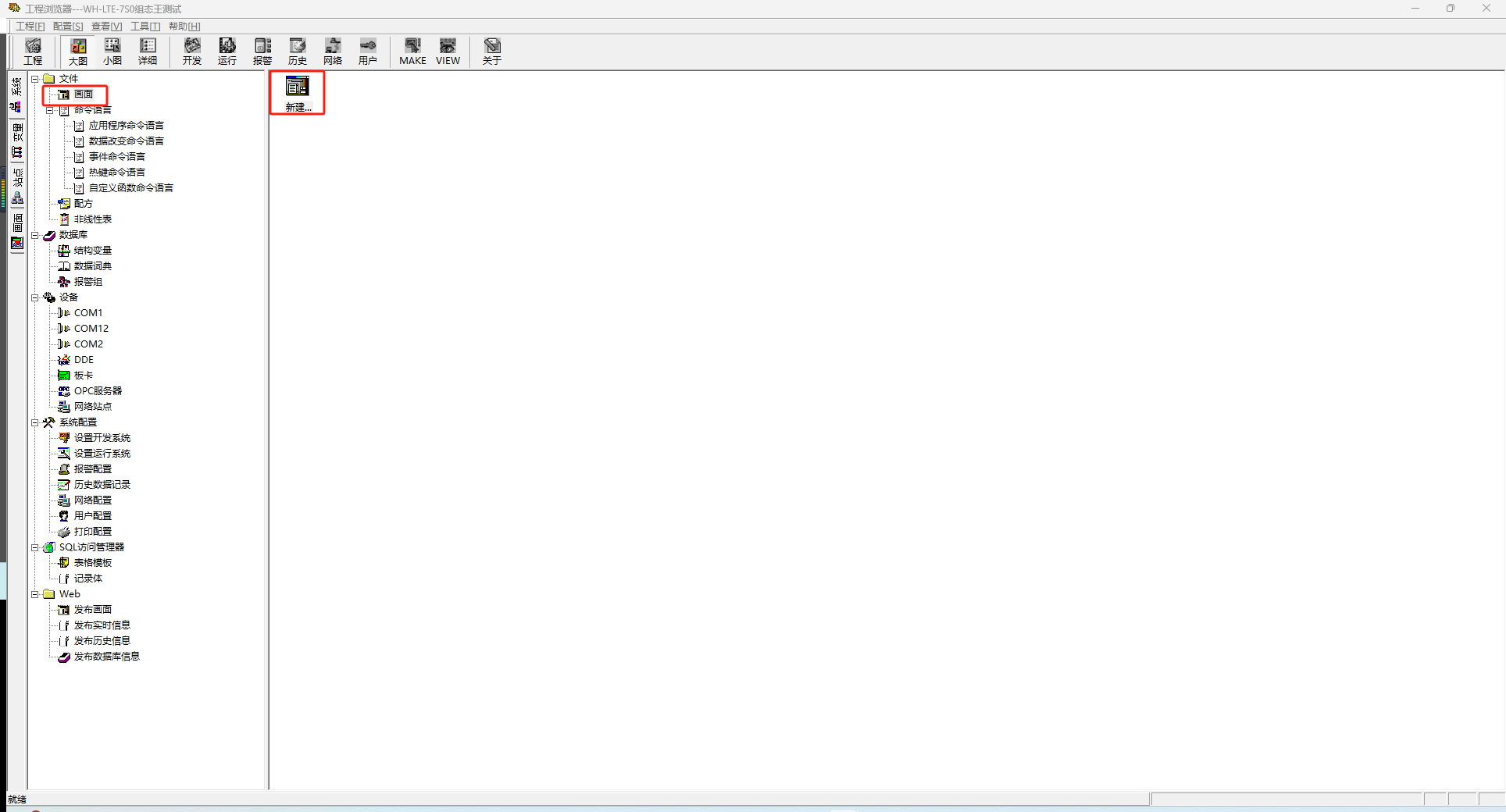

畫面---新建

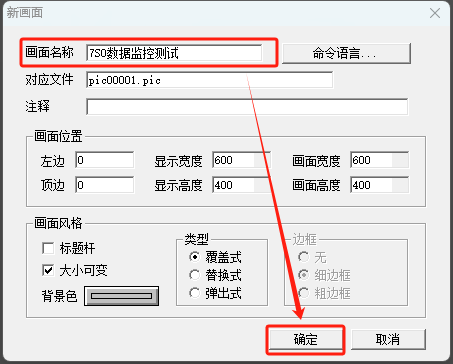

給畫面命名為“7S0數據監控測試”

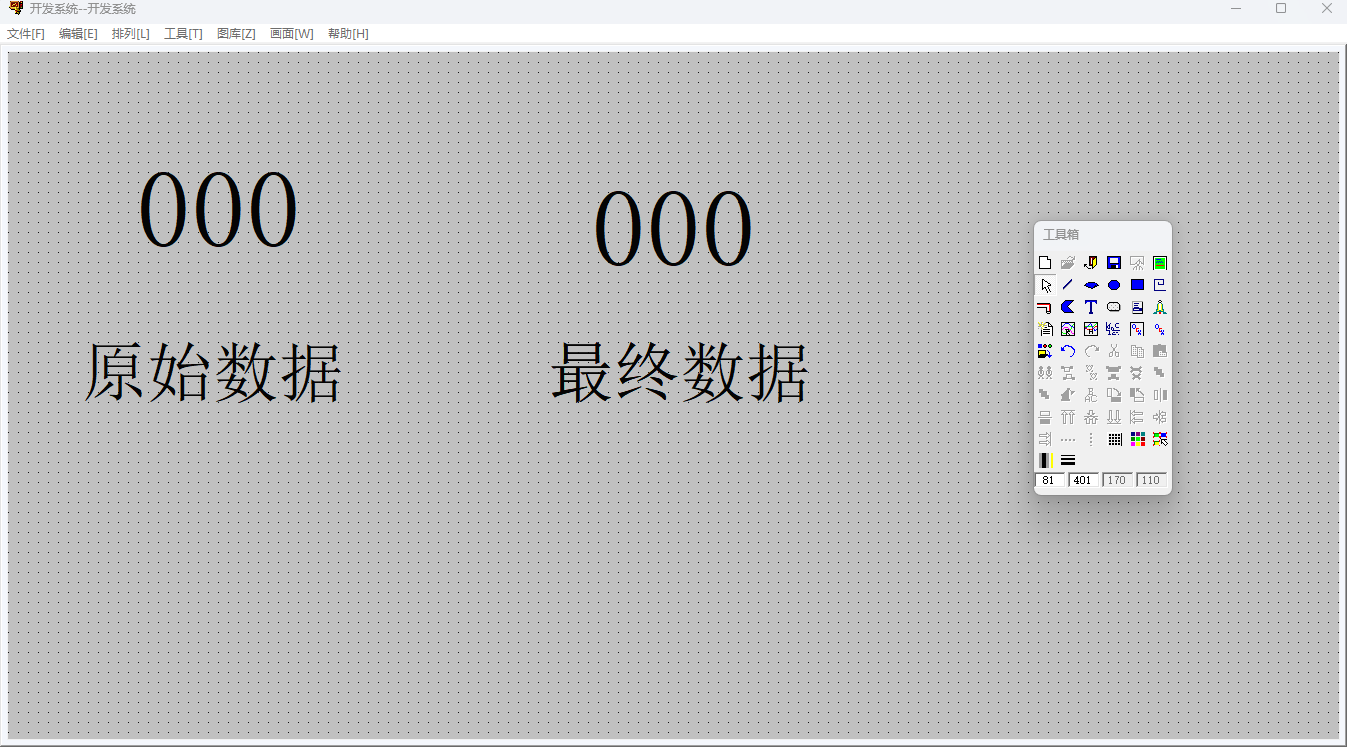

在畫布上繪入元件

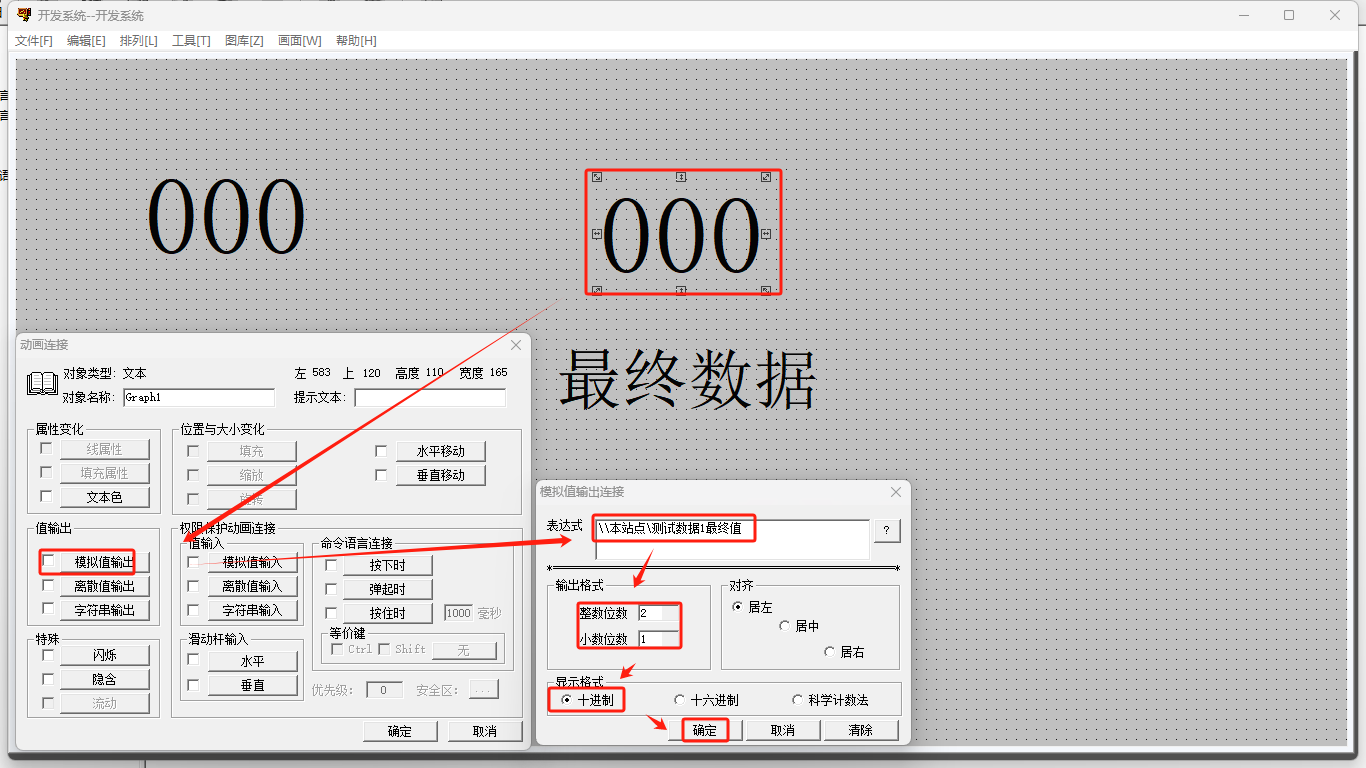

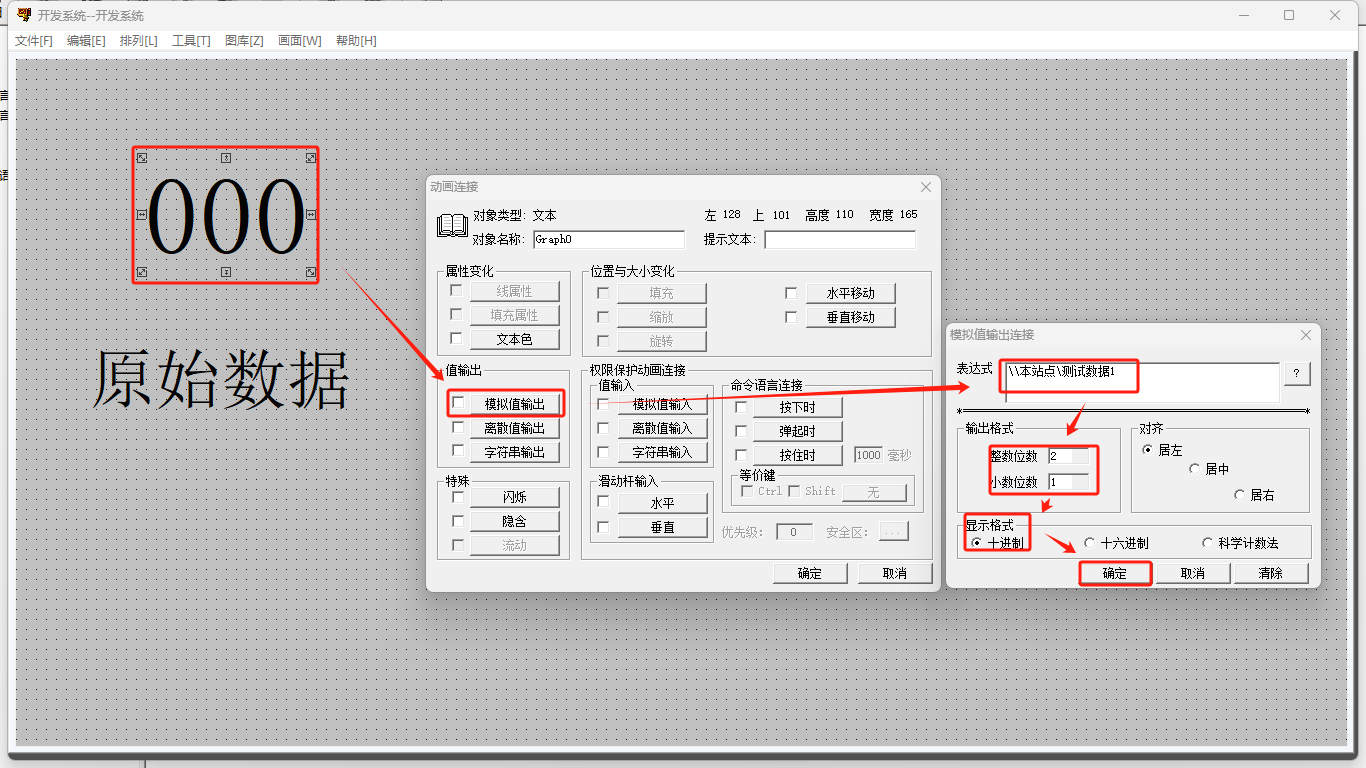

雙擊元件，給元件綁定數據來源，注意整數和小數位數，然后點擊“文件”，選擇“全部保存”。

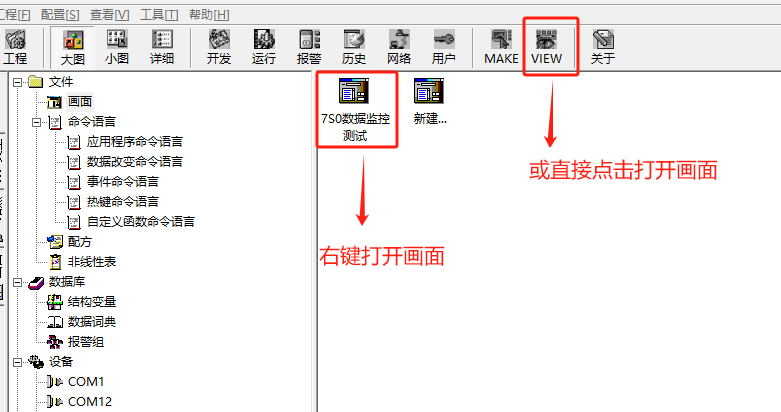

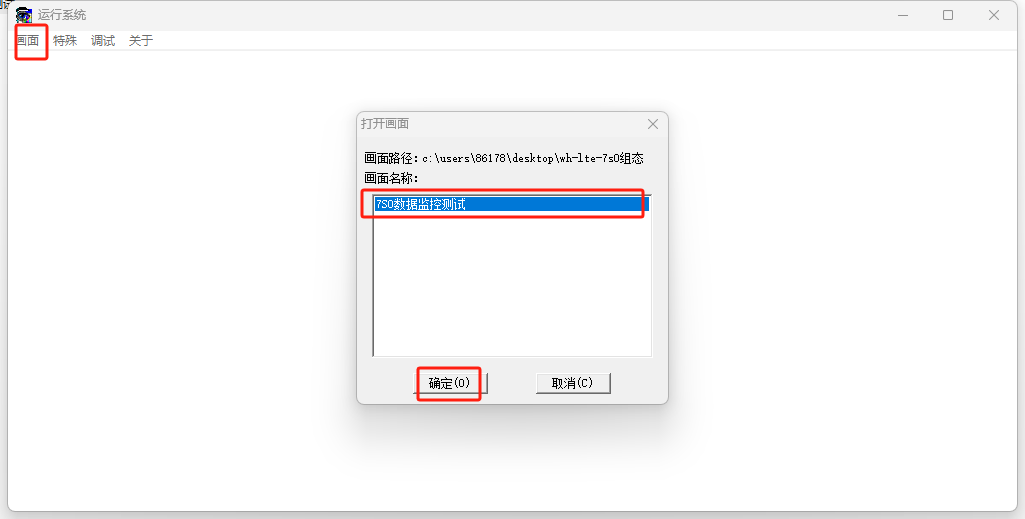

切換到VIEW界面，打開WH-LTE-7S0數據監控測試畫面.

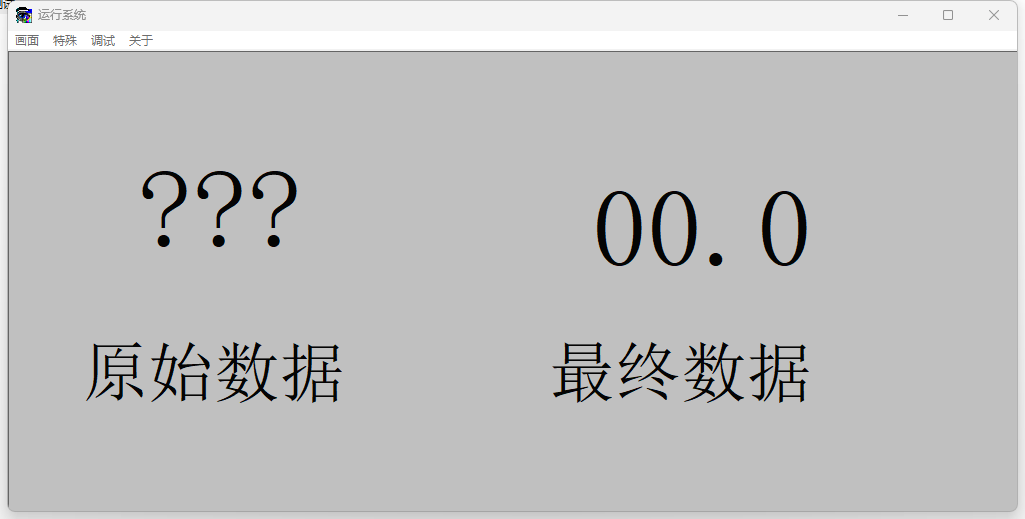

即可看到繪制的溫濕度監控畫面，但是此時還沒有數據更新。

4、Modbus Slave 軟件參數設置

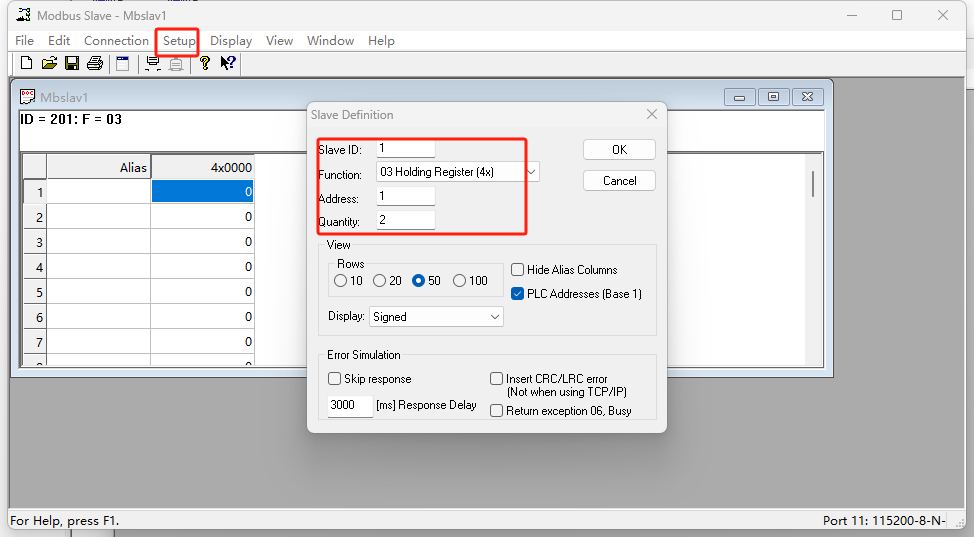

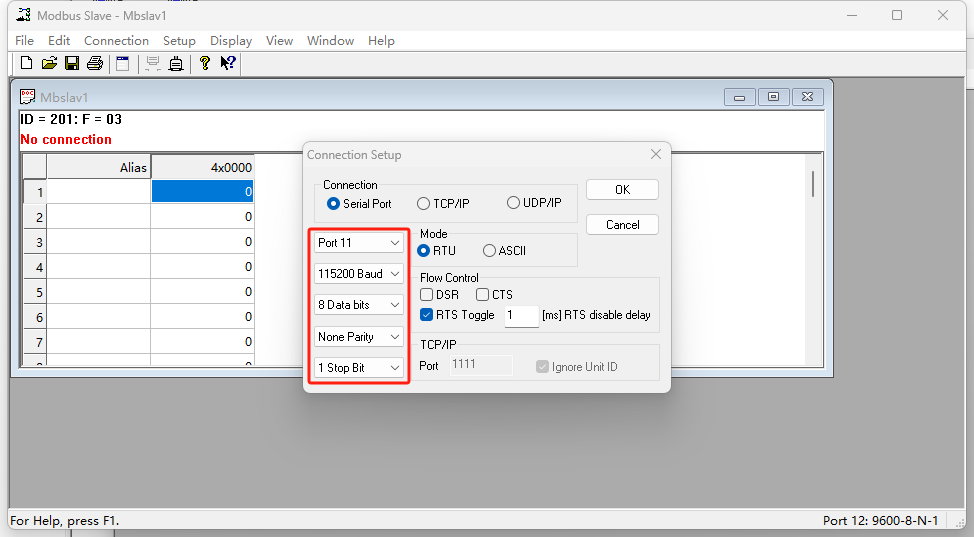

打開Modbus Slave軟件，引用USB轉232轉換器的COM端口號COM11

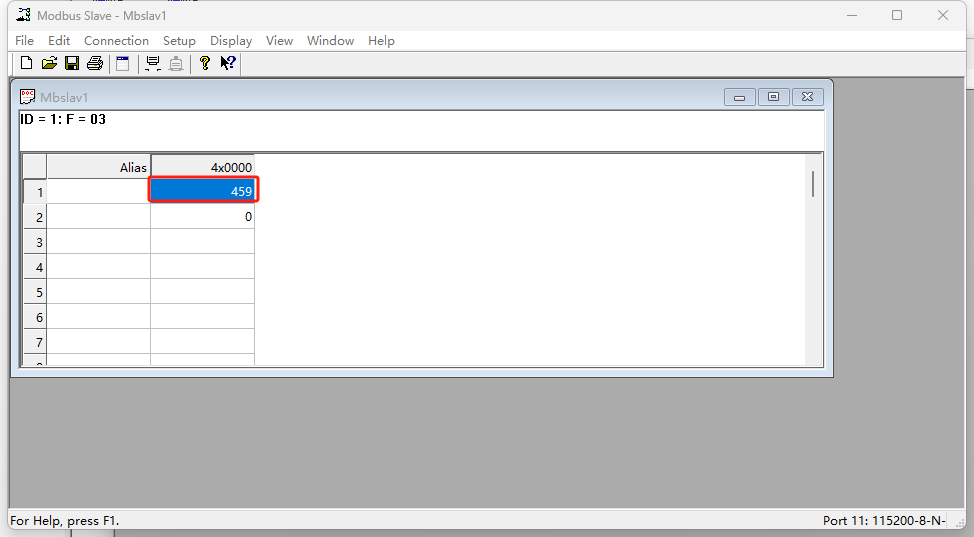

從機地址填寫1，功能碼03，寄存器起始地址1，數量2

四、功能或數據調試

1、功能調試

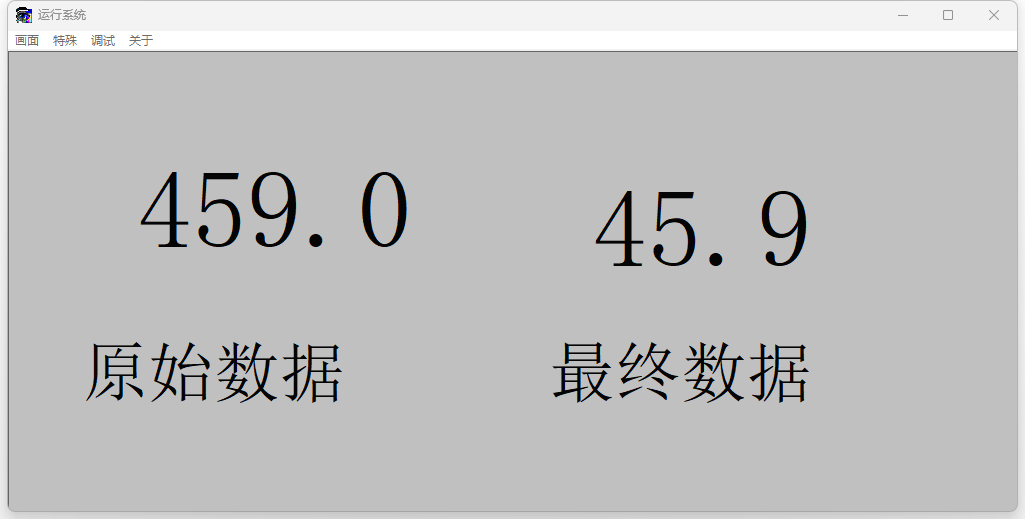

在Modbus Slave軟件上填入數據，組態王畫面上即可顯示填入的數據。

2、測試截圖

編寫人：尹叢欣 編寫日期：2024-03-12

審核人：尹叢欣 審核日期：2024-03-15

訂正版本：V1.0 訂正內容：初稿
