USR-G776 協議透傳 UDC 模式示例

備注：USR-G776需要插SIM卡聯網。

一、資料下載

USR-G776軟件設計手冊http://helipaomo.cn/Download/807.html

USR-G776/USR-G776-GNSS 說明書 （完整版）http://helipaomo.cn/Download/806.html

USR-G776/USR-G776-GNSS 規格書http://helipaomo.cn/Download/808.html

USR-G776 設置軟件 V1.0.1 https://www.usr.can/Download/814.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://helipaomo.cn/Download/27.html

注：更多資料請查看 UDC 二次開發說明和 UDC 協議說明。

UDC 開發協議：http://helipaomo.cn/Download/540.html

UDC 開發幫助：http://helipaomo.cn/Download/539.htm

二、硬件連接

1、所需物品

USR-G776 產品 1臺

12V端子電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-G776 的485串口接USB-RS485串口線到電腦USB口，接好4G天線，插上外置SIM卡，然后產品接12V端子電源適配器上電。

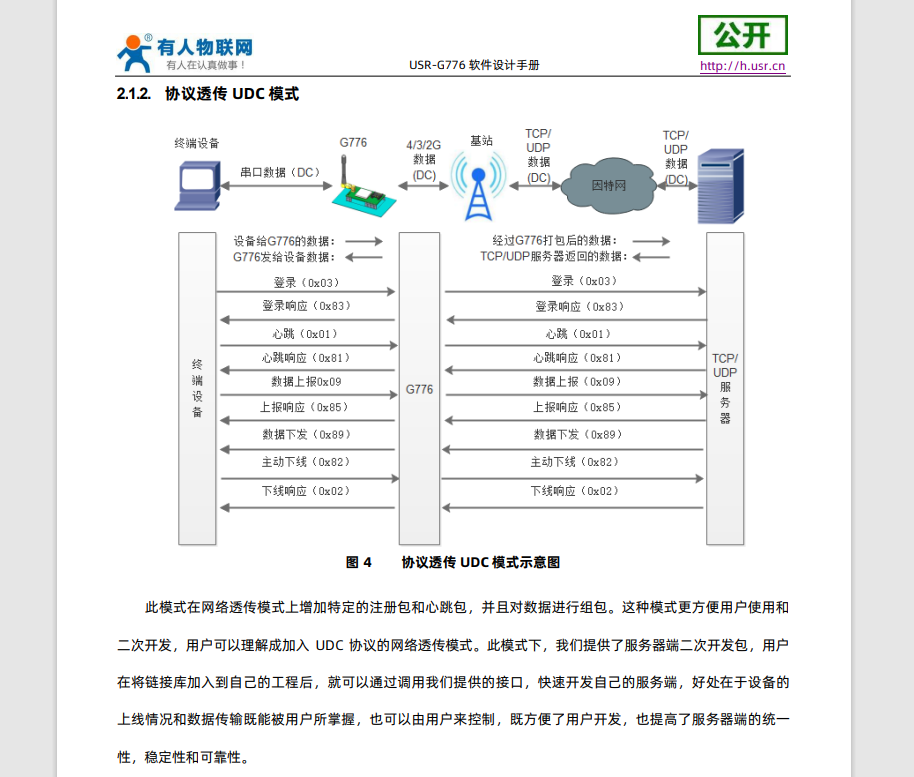

3、協議透傳UDC模式示意圖

UDC 開發協議：http://helipaomo.cn/Download/540.html

UDC 開發幫助：http://helipaomo.cn/Download/539.html

4、查看端口號

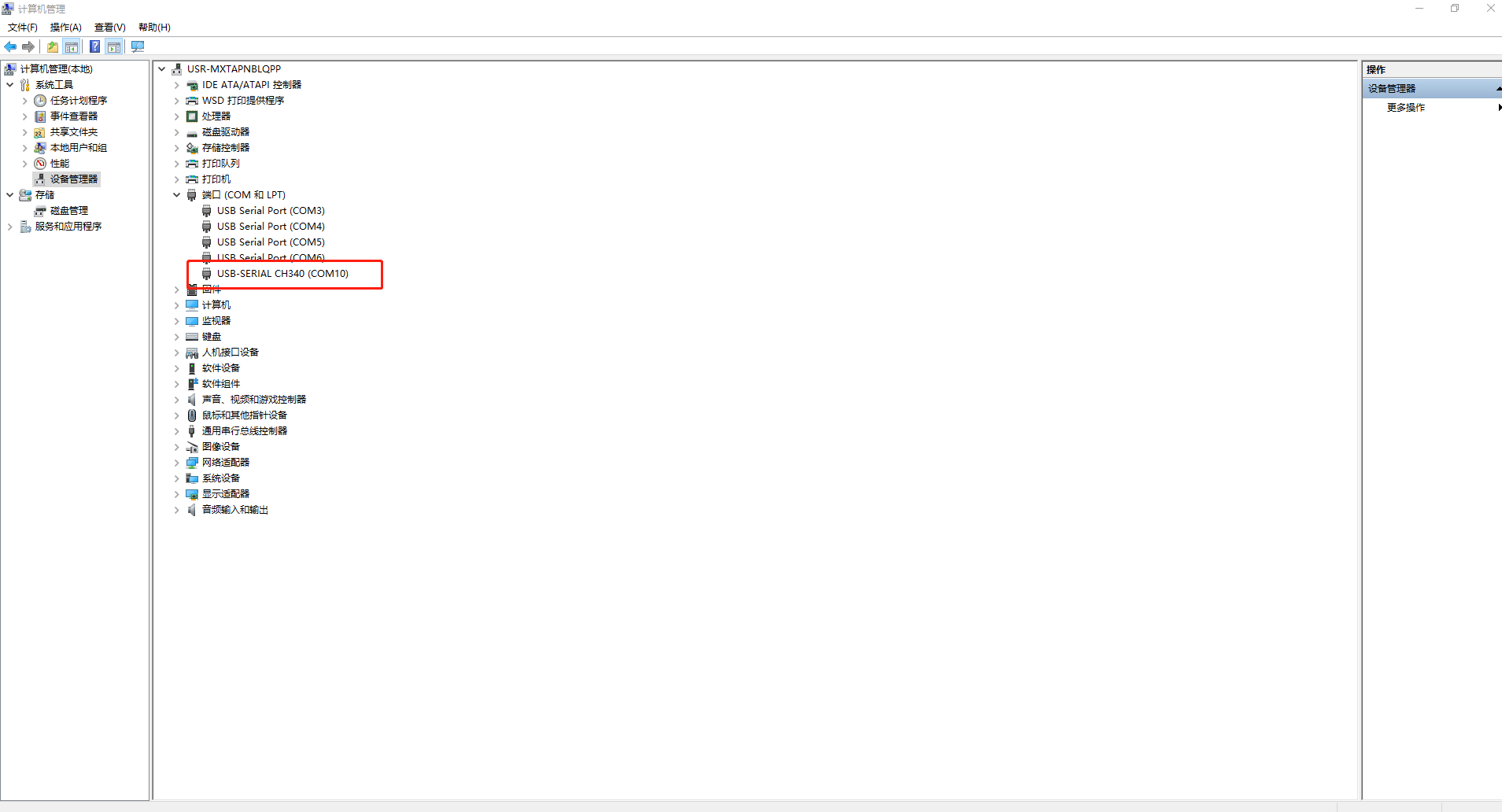

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G776的USB-RS485串口線COM口號，COM10。

三、USR-G776參數設置

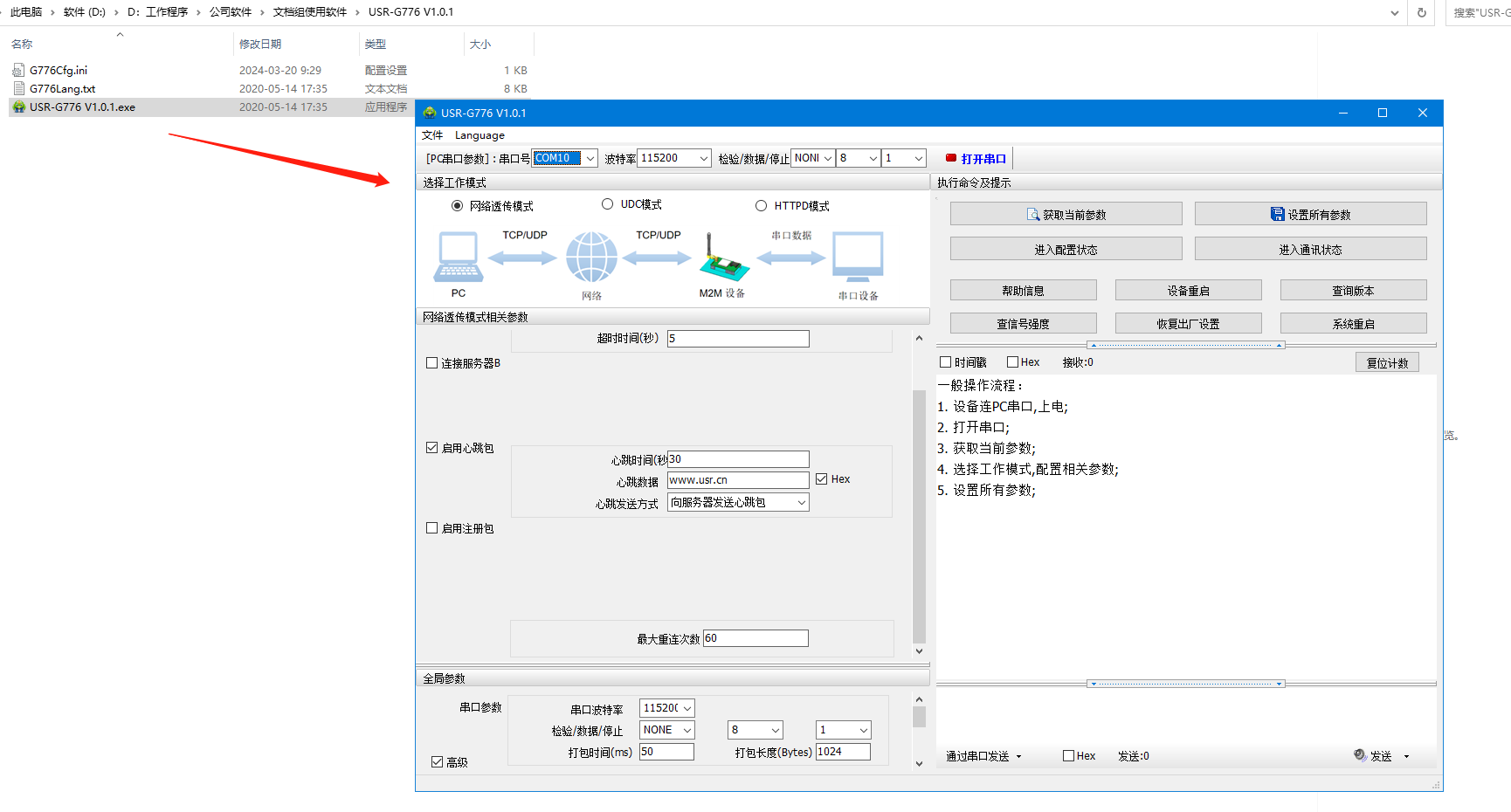

1、打開USR-G776設置軟件

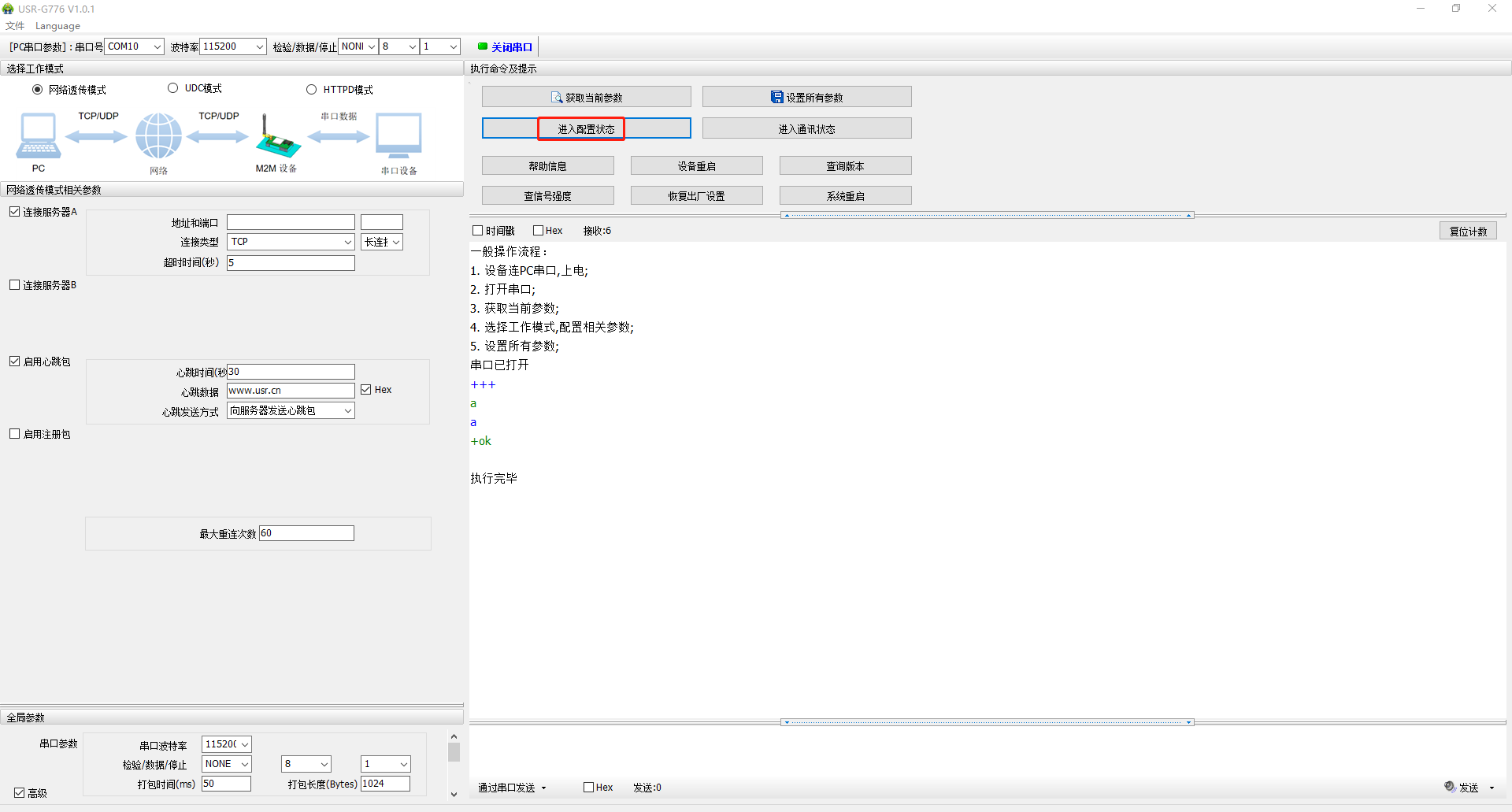

2、打開串口，點擊進入配置狀態

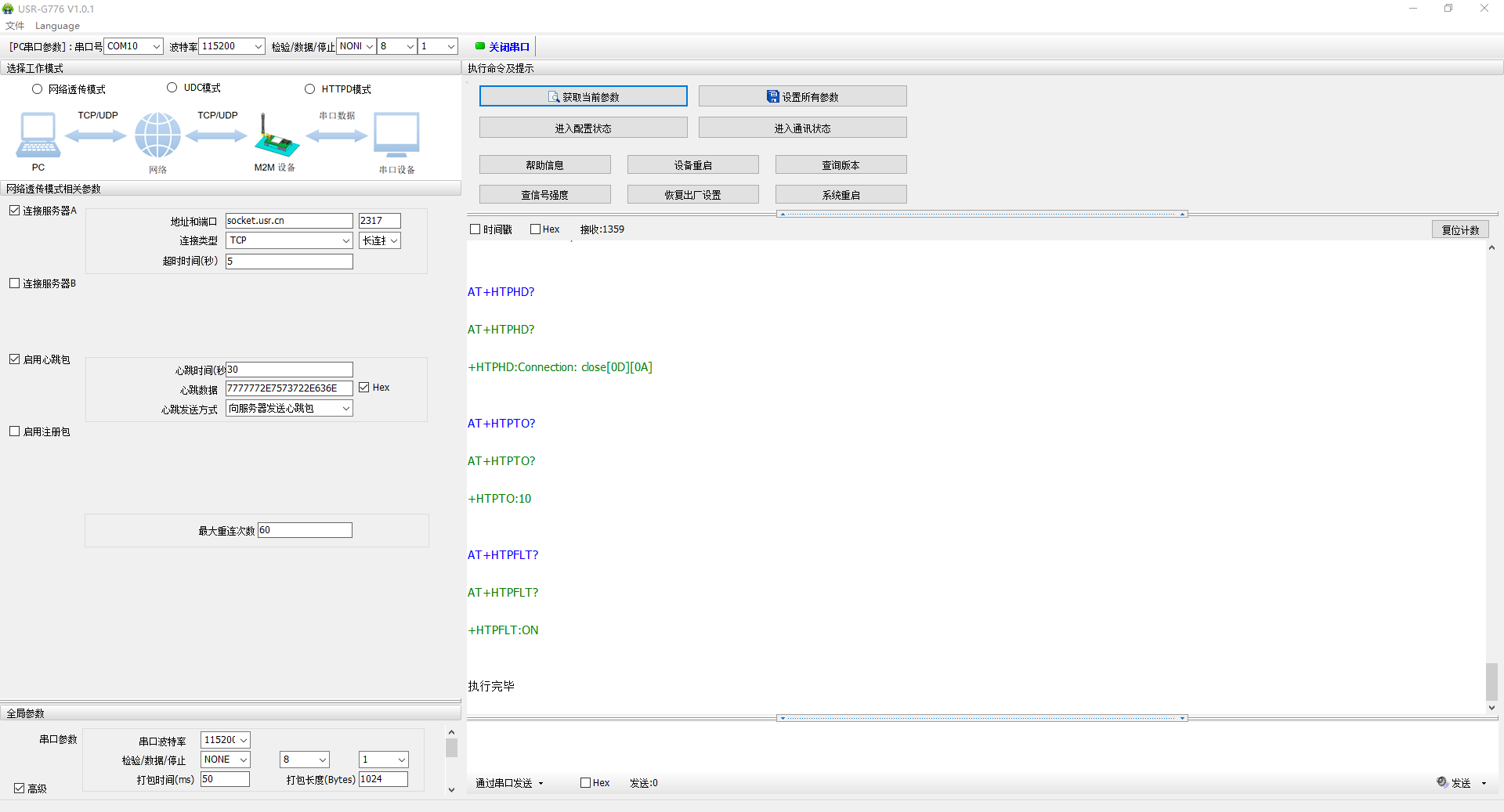

3、點擊獲取當前參數

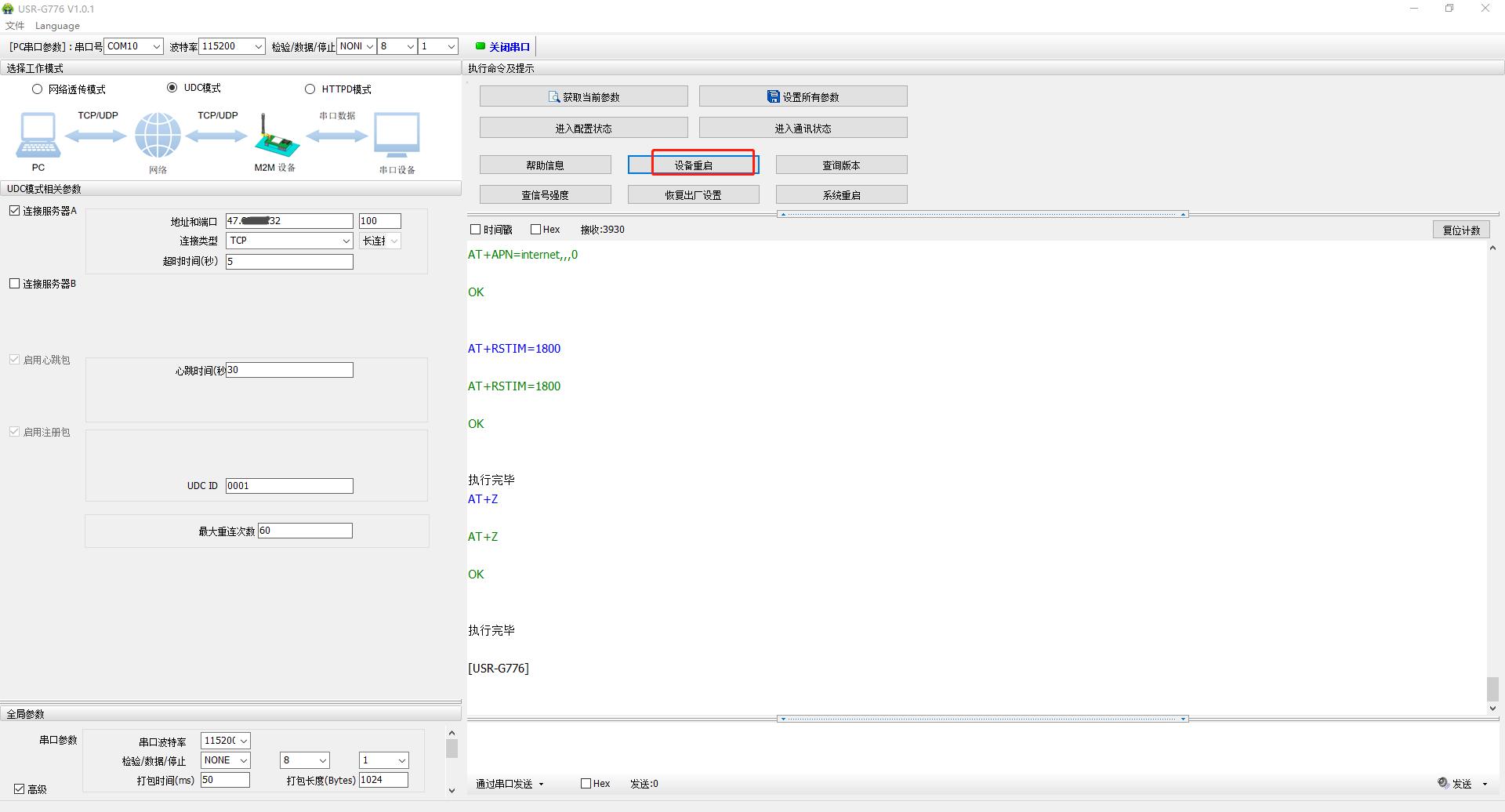

4、選擇UDC模式，勾選連接服務器A，地址設置要連接的遠程服務器地址，端口100，連接類型TCP，長連接。UDC ID用0001。設置完參數，點擊設置所有參數，點擊設備重啟。

5、重啟完之后，最后設置軟件點擊關閉串口。

四、協議透傳UDC模式調試

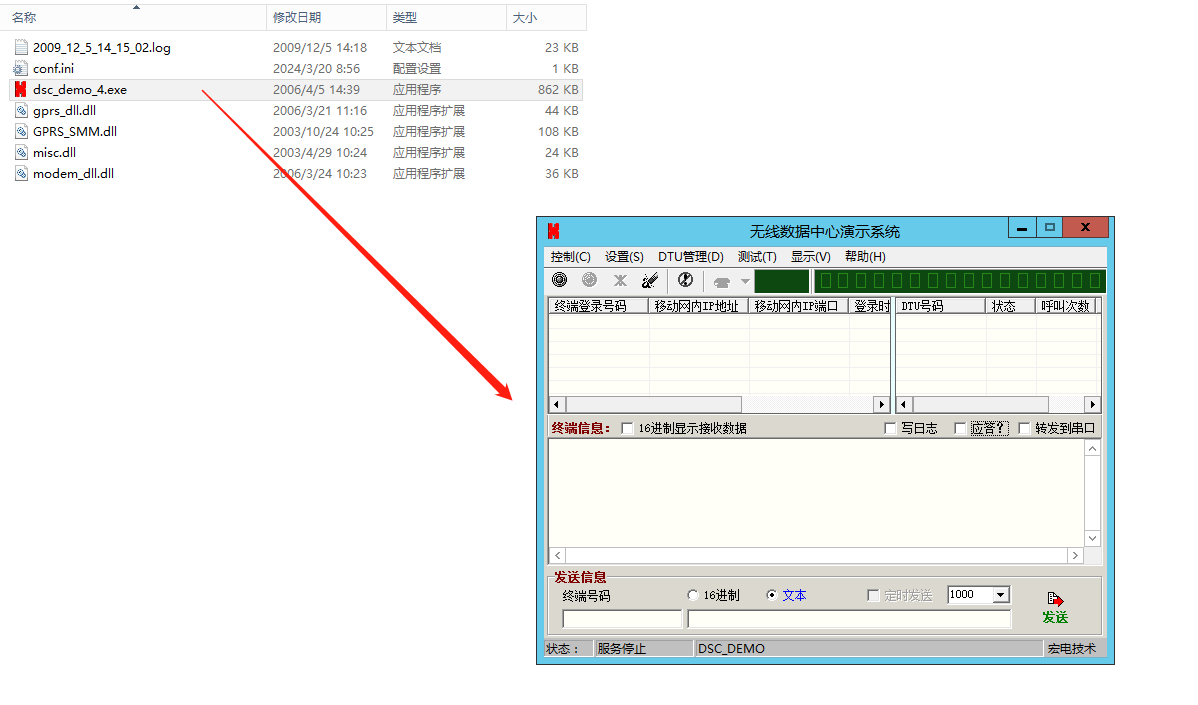

1、登錄遠程服務器，打開遠程服務器上的無線數據中心演示系統。

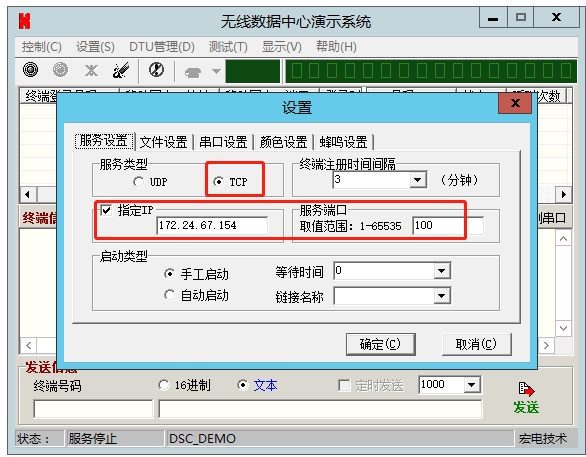

2、點擊設置，點擊服務設置，服務類型勾選TCP，勾選指定IP，輸入遠程服務器對應的服務器IP，服務端口用100，點擊確定。

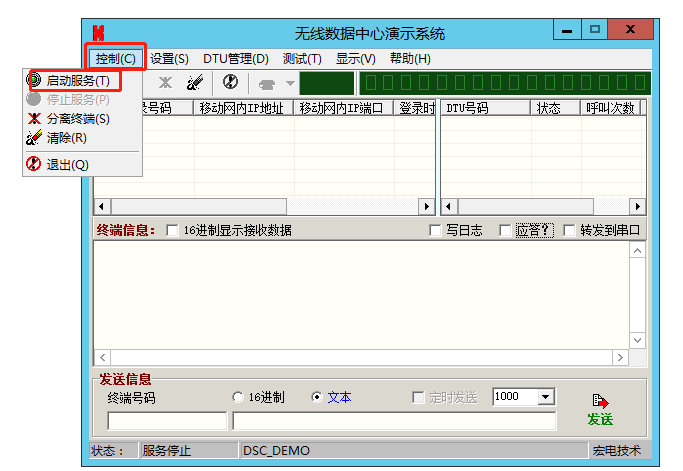

3、點擊控制，點擊啟動服務

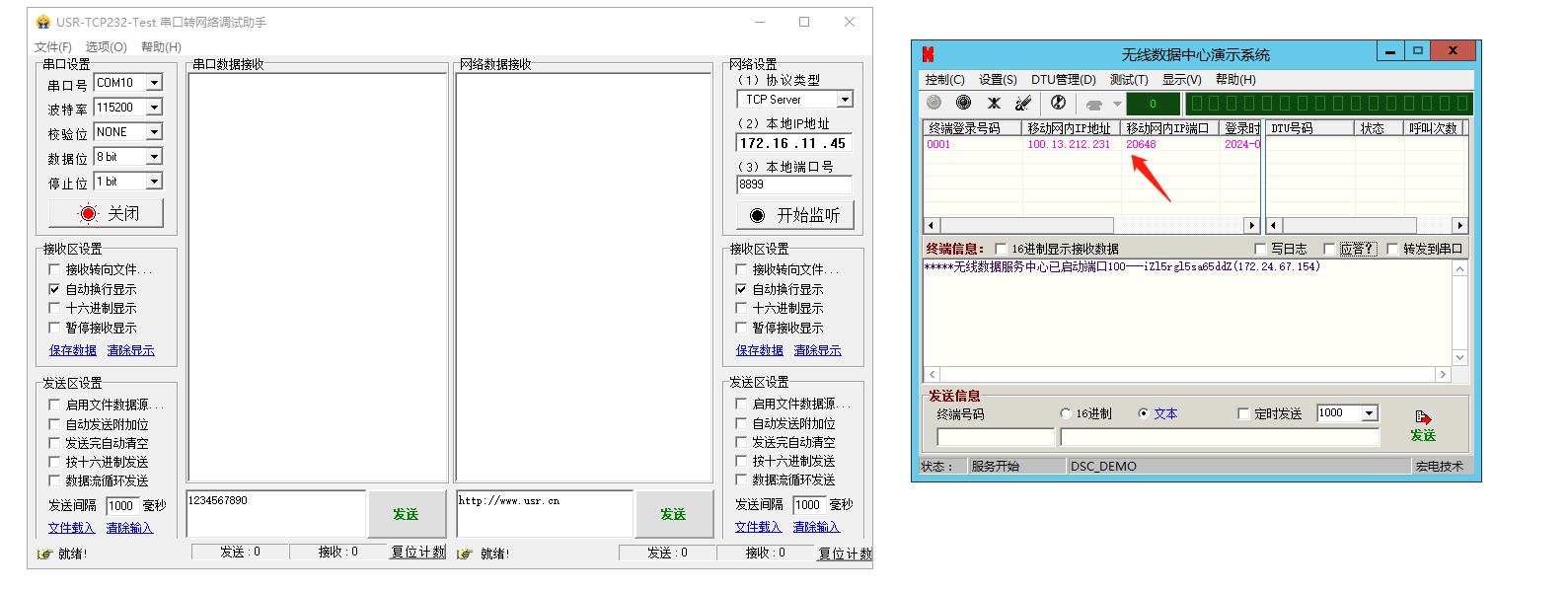

4、等待USR-G776 TCP client連接到TCP server服務器，會顯示終端登錄號碼0001

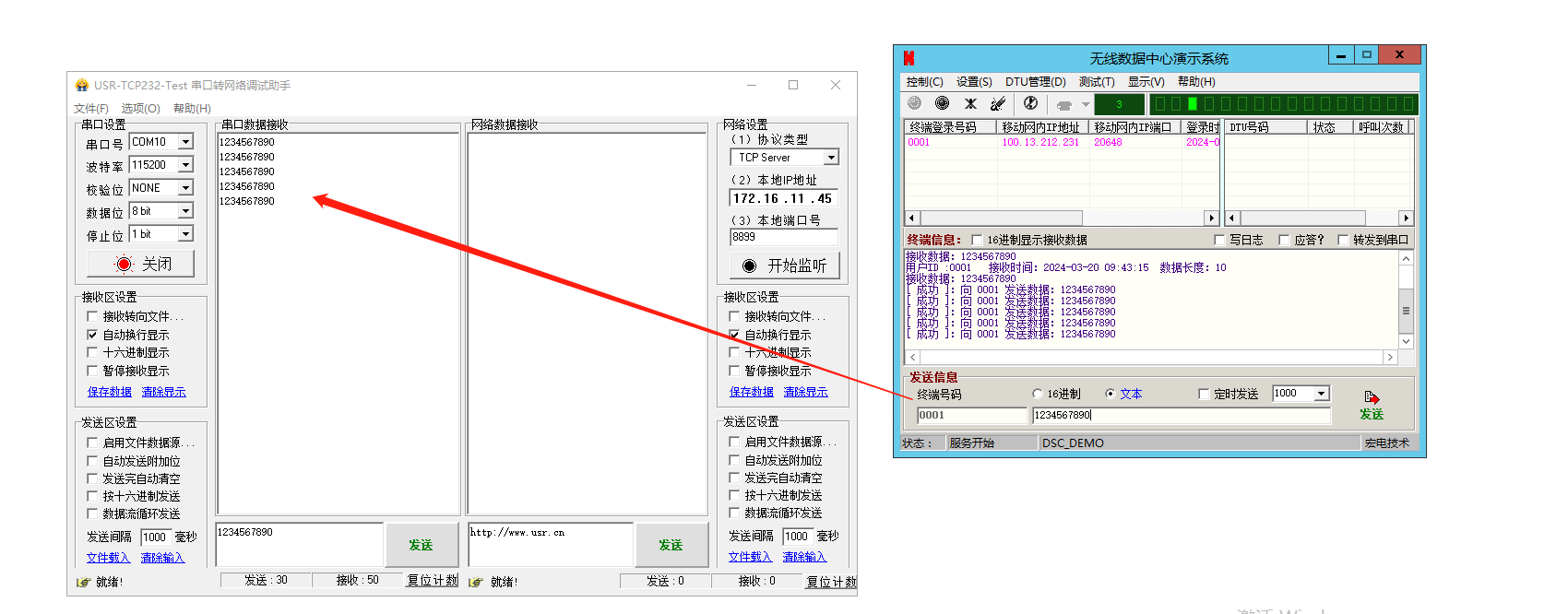

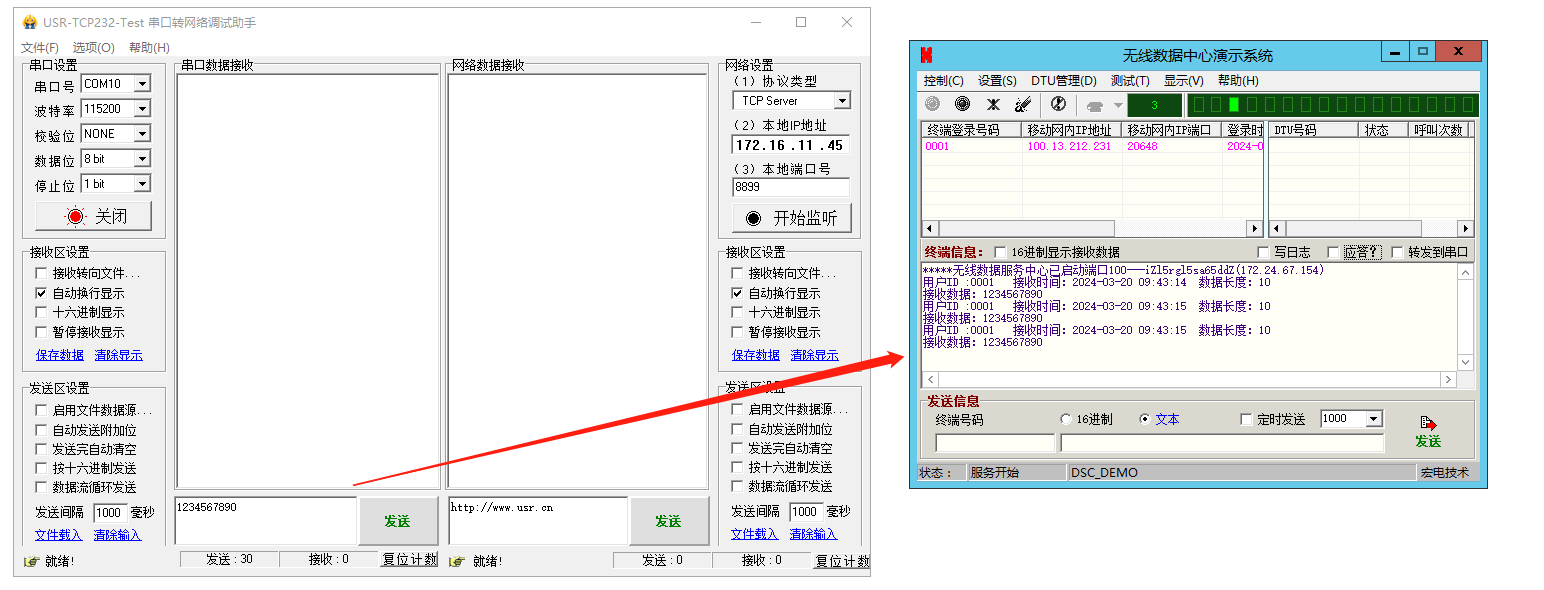

5、USR-G776接USB-RS485到電腦，電腦打開串口助手，打開COM口，發送數據1234567890，遠程服務器上的無線數據中心演示系統顯示接收信息。

用戶ID 0001，接收時間，數據長度，接收數據。

6、無線數據中心演示系統發送信息區，對終端號碼0001，發送1234567890，USR-G776連接的串口助手，接收到數據1234567890。

編寫人：金志方 編寫日期：2024-03-21

審核人：金志方 審核日期：2024-03-21

訂正版本：V1.0 訂正內容：初稿
