USR-W600 有人云組態顯示案例

一、資料下載及準備工作：

串口服務器USR-W600 1個

12V的電源適配器 1個

USR-RS485串口線 1條或232串口線1條

路由器1個，可以上外網

產品資料 http://helipaomo.cn/Search/getList/keyword/w600/

有人云網址：http://cloud.usr.cn/

二、硬件連接方式：

USR-W600用12V電源適配器供電，串口部分使用UAB轉232的串口線接電腦，在電腦的設備管理器中查看生成的com口。

三、有人云平臺參數配置：

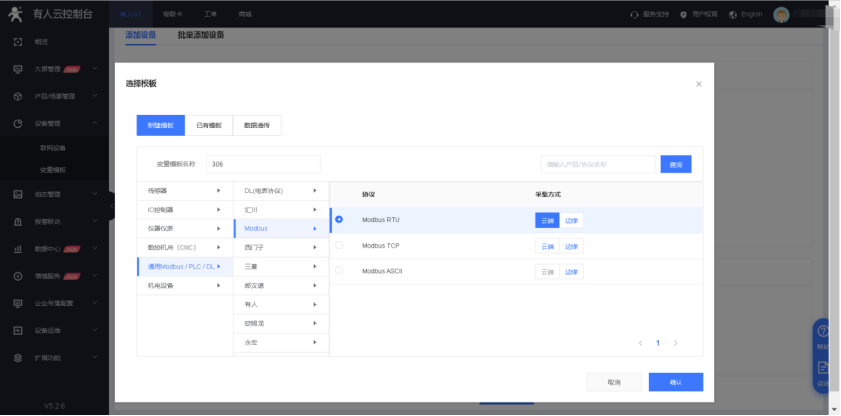

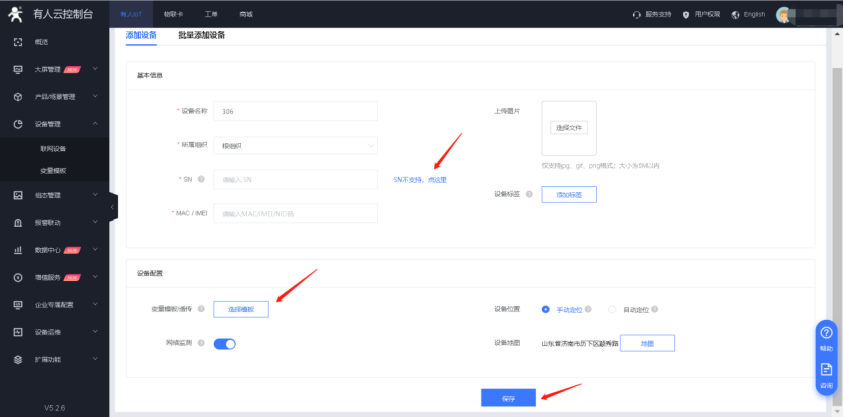

1、注冊有人云賬號，登陸，有人云網址：https://account.usr.cn/mp_scada，在設備管理的界面添加聯網設備。并添加對應的MODBUS云端輪詢模板。點擊保存查看有人云平臺生成的設備編號以及密碼。

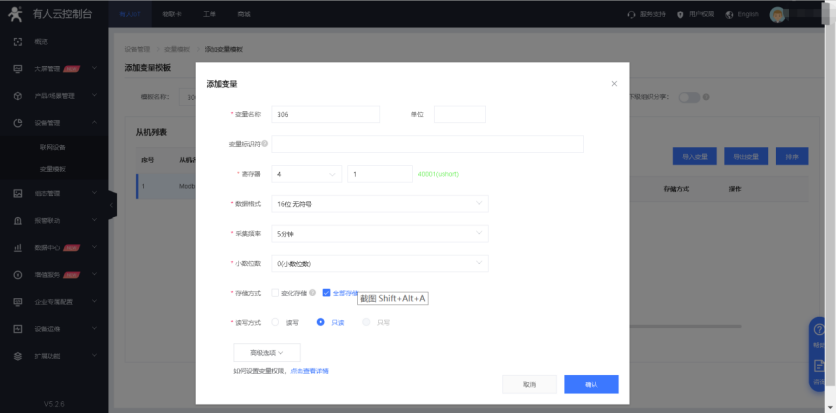

2、在創建的變量模板下，配置從機以及變量的信息。（根據串口終端設備參數進行相關配置，如有疑問，可咨詢終端設備廠家）

四、USR-W600參數配置：

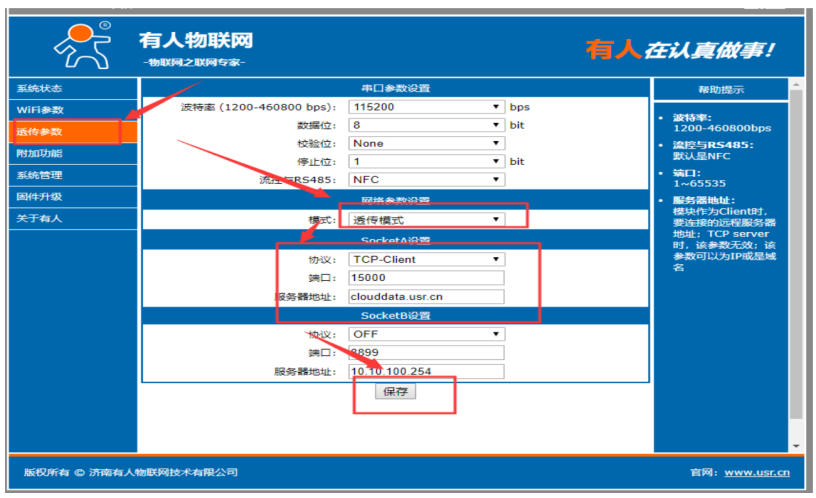

1、電腦鏈接w610的WiFi，在瀏覽器中輸入設備默認的ip：10.10.100.254進入內置網頁。內置網頁的賬號密碼都是admin。進入透傳參數，選擇透傳模式，SOCKET A設置協議為TCP  client 服務器地址：clouddata.usr.cn端口15000點擊保存

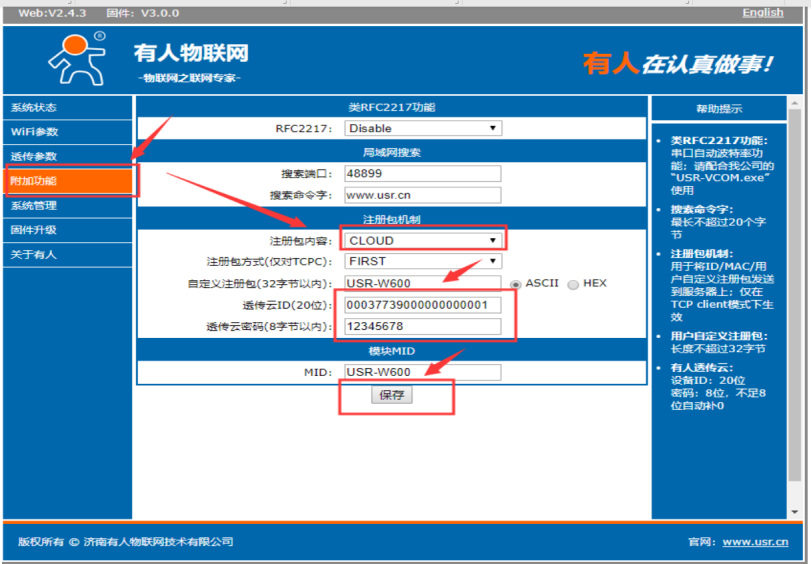

2、點擊附加功能，在注冊包機制界面設置注冊包內容：cloud，填寫有人云上添加設備后生成的設備id和密碼，點擊保存。

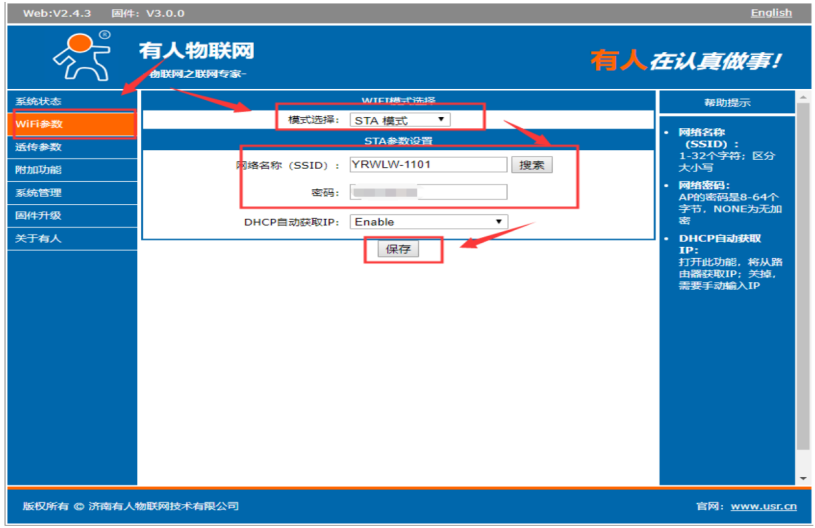

3、在wifi參數，進入以后選擇模式選擇模式選擇為sta模式，搜索需要連接的路由器的wifi,并填寫密碼。電腦也連接同一個路由器的wifi點擊保存。設置完所有的參數再重啟設備。設好所有參數后，在有人云平臺設備管理界面中可以看到設備在線。

五、模擬通訊

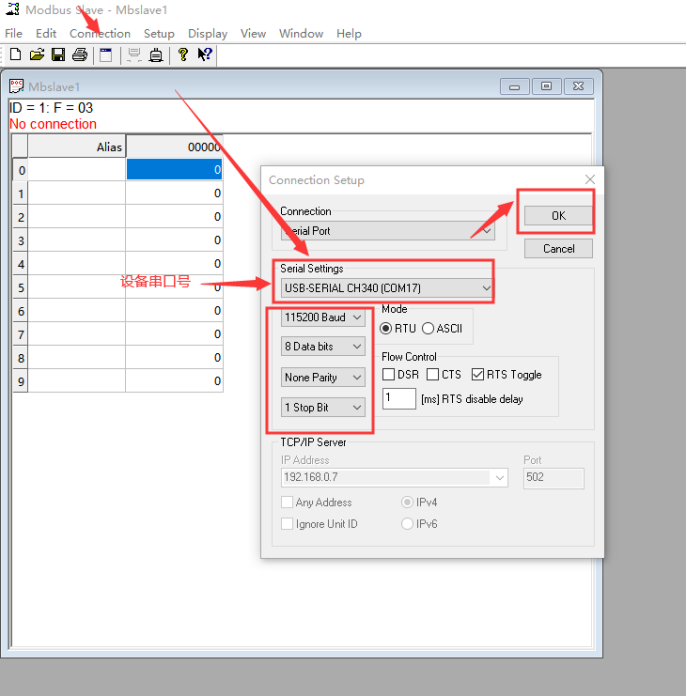

1、本次測試用modbus slave模擬，從機號1，功能碼03，W600設置與之一致的串口參數，在對應的寄存器填寫一個數值，本次測試數值寫入33.

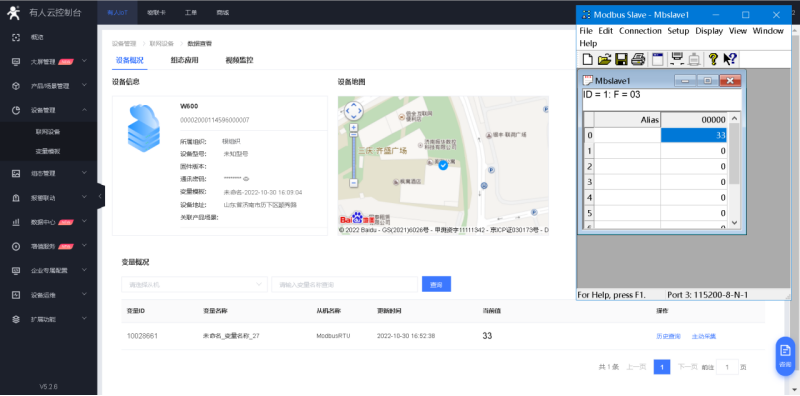

2、在云端上設備列表中，點擊設備名稱，出現變量概況，點擊更多—主動采集，可監控終端數據。
